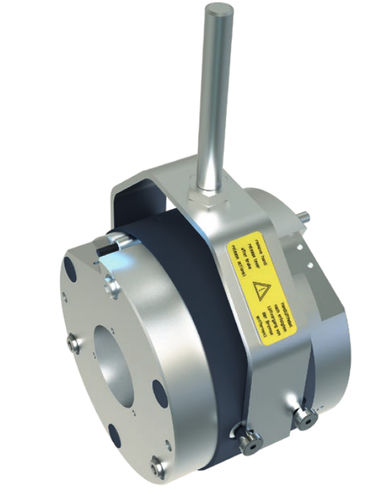

Stage представляет собой двухконтурный пружинный тормоз с электромагнитным срабатыванием, предназначенный для использования в качестве стояночного тормоза при периодическом экстренном торможении. В обесточенном состоянии несколько пружин сжатия прижимаются к двум дискам якоря. Роторы удерживаются между дисками якоря и промежуточным диском. Тормозной момент передается в трансмиссию через зубья роторов и ступицу. Магнитная сила создается путем подачи напряжения на катушки в держателях катушек. Он притягивает диски якоря к держателям катушки против давления пружины. Тормоз отпускается, и роторы со ступицей могут свободно вращаться. После отключения напряжения, в случае сбоя питания или АВАРИЙНОЙ остановки ступень ROBA-stop® тормозит надежно и безопасно. Характеристики продукта Монтажное положение Монтаж на свободном конце вала Применение Двухконтурный тормоз для сценических приводов Рабочий цикл Применимо до 50% ПВ Безопасность Безопасно благодаря принципу отказобезопасности Контроль состояния переключения Подходит для АВАРИЙНОГО торможения. Резервирование за счет двух независимых тормозных контуров (EN 81). Преимущества Отсутствие удвоения тормозного момента, несмотря на резервирование. Снижает нагрузку на несущие конструкции во время торможения. Соответствует всем требованиям безопасности согласно DIN EN 17206. Конструкция. Электромагнитные характеристики. без риска ошибок в работе Два отдельных, вращающихся в противоположных направлениях тормозных контура Температура Класс изоляции F Конструкция — Класс защиты Электрические: Класс защиты IP 54 Механические: Класс защиты IP 10 Механические с крышкой: Класс защиты IP 30 Звукоизоляция Монтаж и обслуживание
Технические характеристики
ХарактеристикиТипдискРаботапружина, механическая, ручная разблокировкаДругие характеристикибезопасность, аварийнаяКрутящий момент
Макс.: 365 Нм (269,2102 фут-фунт)
Мин.: 10 Нм (7,3756 фут-фунт)
