Характеристики
- Полоса пропускания датчика 1 ГГц и 500 МГц
- Дифференциальная входная емкость <1 пФ
- Дифференциальное входное сопротивление 1 МОм
- Дифференциальное входное напряжение ±42 В (постоянный + пиковый переменный ток)
- >, CMRR 18 дБ (на частоте 250 МГц, 50-кратное затухание)
- Выбираемые фильтры ограничения полосы пропускания
- Отклонение постоянного тока
Универсальное подключение тестируемого устройства
- Маленькая компактная головка пробника для измерения элементов схемы с малой геометрией
- Прямой штырь, квадратный Штифт, пайка, переменный шаг Стандартные аксессуары
- Прочная конструкция для надежности
Простота использования
- Обеспечивает автоматическое масштабирование единиц измерения и считывание на дисплее осциллографа.
- Подключение напрямую к осциллографам серий DPO7000, DPO4000 и MSO4000 с помощью интерфейса пробника TekVPI™ (дополнительные адаптеры питания не требуются).
- Легкий доступ к дисплею осциллографа. Меню пробника для управления настройкой пробника и получения информации о рабочем состоянии
- AutoZero — обнуляет выходное смещение
- P6251, P6250
- Подключение напрямую к TDS5000 и другим осциллографам с интерфейсом TekProbe™ , или к осциллографам TekConnect® с помощью адаптера TCA-BNC

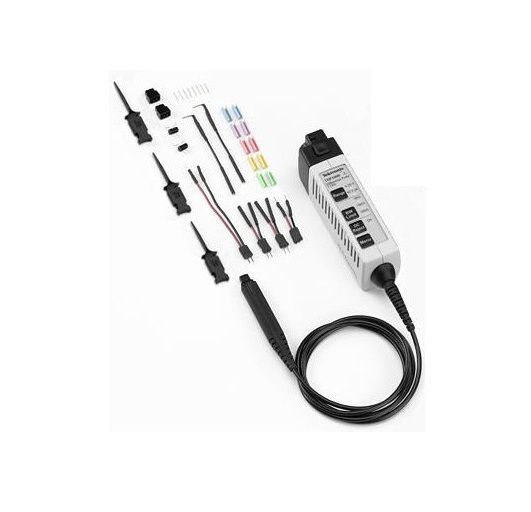

Высоковольтные дифференциальные пробники Tektronix TDP0500 обеспечивают превосходные высокоскоростные электрические и механические характеристики, необходимые для современных импульсных источников питания (SMPS), CAN /LIN Bus и конструкции высокоскоростных цифровых систем. Специально разработан для использования и прямого подключения к осциллографам Tektronix либо с интерфейсом пробника TekVPI™, либо с интерфейсом TekProbe BNC. Высоковольтные дифференциальные пробники TDP0500 обеспечивают высокоскоростной сбор сигналов и точность измерений, решая три традиционные задачи измерения:
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Frequency | 500 MHz |
