Дополнительные характеристики:
- Полоса пропускания 25 МГц
- Дифференциальное напряжение до 1400 В
- Затухание: x20, x50, x200
- Точность: 2 %
- Гибкий вариант затухания, подходящий для различных приложений
- Дизайн разделения, пользователи могут легко заменить разъем датчика в кабине для выполнения различных тестовых приложений
- Для серии GDS-3000/GDS-2000A/GDS-2000E/MSO-2000E
Применения
- Конструкция блока питания
- Оценка силового устройства
- Конструкция силового преобразователя
- Плавающие измерения

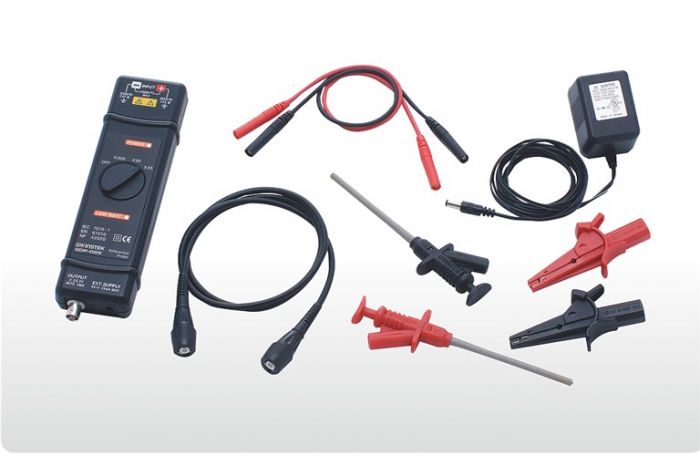

Датчик GDP-025 обеспечивает полосу пропускания 25 МГц, что позволяет пользователям безопасно высоковольтные измерения на тесте плавающей цепи. Высоковольтный дифференциальный пробник серии GDP преобразует плавающие сигналы в низковольтные сигналы, привязанные к земле, которые можно безопасно и легко отображать на любом осциллографе, привязанном к земле.
Дифференциальный пробник GDP-025 предлагает выбираемое пользователем затухание. настройки, которые делают его очень универсальным, что позволяет использовать его в широком диапазоне приложений. Зонд поставляется с принадлежностями для наконечника зонда для использования как с небольшими, так и с большими компонентами в труднодоступных местах. GDP-025 также имеет индикатор превышения диапазона, который предупреждает пользователя, когда входной сигнал датчика превышает динамический диапазон датчика.
Технические характеристики
| Manufacturer | Instek |
|---|---|
| Condition | New |
| Frequency | 25 MHz |
