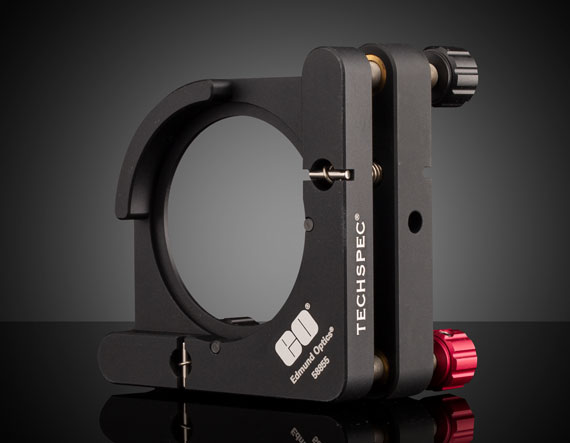

Диаметр 50/50,8 мм, кинематическое крепление, 3 винта, оптические крепления Quick Start

Описание семейства продуктов

• Стандартная высота оптической оси 5 (127 мм) для простой системной интеграции
• Крепления для оптики и подставки в комплекте со скидкой 5 %
• Идеально подходит для установки Новые настольные оптические системы

Крепления Quick Start Optical Mounts разработаны с общей высотой оптической оси 5 (127 мм) от поверхности лабораторного стола и сочетают в себе все необходимое монтажное оборудование для легкой интеграции системы. С помощью оптических креплений Quick Start, предназначенных для широкого спектра оптических компонентов, сложные системы и эксперименты могут быть легко организованы без необходимости обширной регулировки оптической оси. Оптические крепления Quick Start идеально подходят для быстрой и удобной установки новых настольных оптических систем с основными креплениями Edmund Optics, такими как кинематические крепления для оптических зеркал серии E, кинематические крепления для оптических зеркал TECHSPEC, компактные крепления для зеркал и объективов и крепления для оптических компонентов.

Технические характеристики

Type: Adjustable — Tip-Tilt Type of Optics: Circular Size of Compatible Optics (mm): 50.0 — 50.8 Number of Adjustment Screws: 3 Clear Aperture CA (mm): 45.9 Travel (mm): Z-Axis: 12 Construction: Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings Angle Tolerance (): 0.2 per 0.25mm turn Fine Tilt Angle (): &plusmn,5 Fine Tip Angle (): &plusmn,5 Sensitivity per 1 Knob Rotation (arcsec): 2.3 Thermal Stability (&mu,rad): &lt,5 Adjustment Screw Pitch (mm): 0.25 Contents of Kit: #58-855, #15-857, #15-845 Compatible Post: M4 x 0.7, 8-32 Min. Thickness of Compatible Optics (mm): 2.0 Pointing Stability (&mu,rad): 1.3 Optical Axis Height (mm): 127.00 Post Diameter (mm): 25.4
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
