Описание семейства продуктов
- Положительные или отрицательные менисковые линзы
- Селенид цинка (ZnSe) класса CVD, идеально подходит для систем CO2
- Без покрытия или с покрытием BBAR для 8 12 м

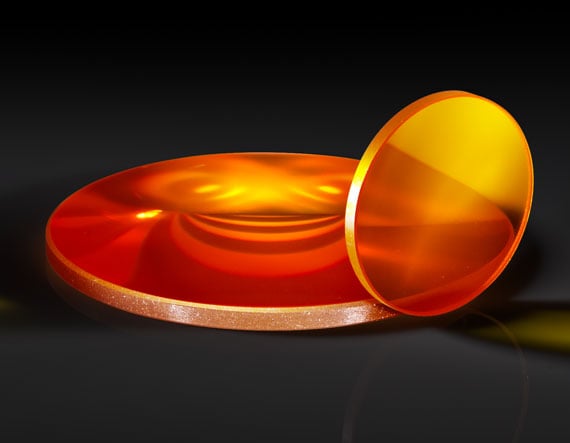

Менисковые линзы ISP Optics из селенида цинка (ZnSe) имеют конструкции с положительным и отрицательным мениском, которые минимизируют сферическую аберрацию. Линзы с положительным мениском обеспечивают меньший размер пятна, чем это возможно с линзами PCX, что делает их идеальными для использования в приложениях с CO2-лазером для точной маркировки или резки. Линзы с отрицательным мениском используются для увеличения фокусного расстояния при использовании с дополнительными линзами, уменьшая числовую апертуру оптической системы. Линзы ISP Optics из селенида цинка (ZnSe) с мениском доступны в стандартных имперских размерах без покрытия или с широкополосным просветляющим покрытием (BBAR) для улучшения передачи на расстоянии от 8 до 12 м.
Технические характеристики
Diameter (mm): 38.10 +0.00/-0.13 Effective Focal Length EFL (mm): 38.10 @ 10.6&mu,m Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Zinc Selenide (ZnSe), CVD Grade f/#: 1.00 Numerical Aperture NA: 0.50 Coating: Uncoated Type: Meniscus Lens Wavelength Range (nm): 600 — 18000 Center Thickness CT (mm): 6.60 ±,0.20 Centering (arcmin): <,3 Clear Aperture (%): 90 Clear Aperture CA (mm): 34.29 Edge Thickness ET (mm): 3.00 Focal Length Tolerance (%): ±,2 Model Number: ZC-PM-38-38 Radius R1 (mm): 79.98 Radius R2 (mm): 33.57 Surface Quality: 60-40 Irregularity (P-V) @ 10.6&mu,m: &lambda,/20
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
