Описание семейства продуктов
- Совместимость с оптикой диаметром 12,5 мм, 15 мм и 25 мм
- Внешняя и внутренняя резьба C-Mount
- Обеспечивает линейное перемещение без вращения оптических компонентов
li>

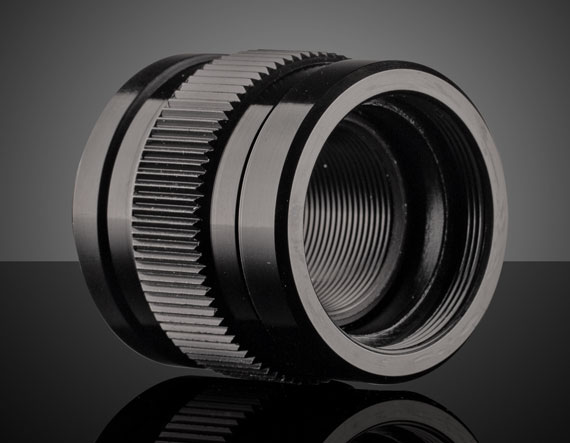

Геликоидные цилиндры TECHSPEC C-Mount обеспечивают плавное винтовое движение с точно контролируемой фокусировкой в системе без вращения установленного оптического компонента. Эти стволы идеально подходят для легкой интеграции в любую систему C-Mount, например, тубусные системы или системы визуализации, и доступны для установки оптики диаметром 12,5 мм, 15 мм и 25 мм. Эти стволы имеют небольшой максимальный линейный ход 16 мм для версий 12,5 и 25 мм и максимальный ход 7,5 мм для версии с установленной оптикой 15 мм.
Примечание: TECHSPEC диаметром 15,0 мм, спиральный ствол C-Mount (# 54-392) требуются два дополнительных стопорных кольца (#54-395) для фиксации оптического элемента. Также доступны адаптеры для установки 15-мм ахроматических релейных линз и высокоэффективных релейных линз (№ 54-394 и № 54-721 соответственно). Чтобы установить несколько оптических устройств в геликоидный ствол TECHSPEC диаметром 12,5 мм с C-образным креплением (№ 57-649), используйте стопорное кольцо для принадлежностей № 59-240.
Примечание. Аксессуары необходимы для работы и продаются. в отдельности. Адаптеры ввинчиваются во внутренний ствол геликоидов. Для позиционирования адаптеров объектива требуется одно стопорное кольцо, или можно использовать два для удержания в фиксированном положении. На каждом аксессуаре предусмотрены две прорези шириной 1,5 мм для установки гаечного ключа. Два стопорных кольца также можно использовать для фиксации объектива TECHSPEC диаметром 15 мм.
Технические характеристики
Travel (mm): 16.0 Type: Helicoid Barrel Diameter of Compatible Optics (mm): 25.0 Extension Length (mm): 55.0 Total Length (mm): 59.5 Type of Optics: Circular Outer Diameter (mm): 45.0 Thread Type: C-Mount Clear Aperture CA (mm): 22.5 Function: Optic Mount (Linear Adjustment) Max. Thickness of Compatible Optics (mm): 20.6 Min. Thickness of Compatible Optics (mm): 2.0
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
