Описание семейства продуктов
- Конструкции для волоконных лазеров, легированных Ti:сапфиром и Yb:
- Коэффициенты разделения 90:10, 70:30 и 50:50 (R:T)
- GDD с контролируемым отражением и передачей

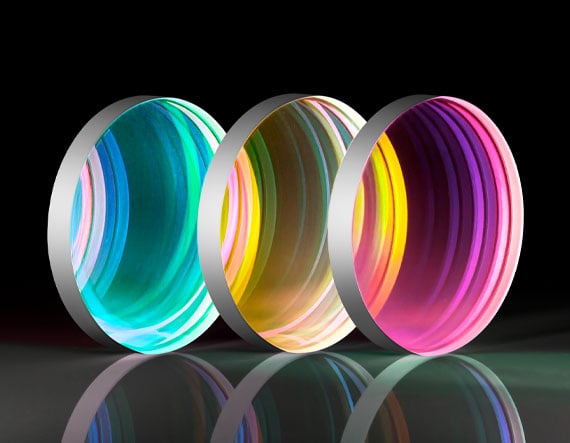

Сверхбыстрые светоделители TECHSPEC предназначены для использования с фемтосекундными импульсными лазерами на титан-сапфировом и Yb-волоконном лазере. Их передняя поверхность имеет неполяризующее светоделительное покрытие 90:10, 70:30 или 50:50 (R:T), а задняя поверхность имеет антибликовое покрытие для минимизации потерь из-за отражения. Каждое покрытие имеет контролируемую дисперсию, чтобы обеспечить предсказуемую дисперсию групповой задержки (GDD) переданных или отраженных импульсов. Сверхбыстрые светоделители TECHSPEC доступны в стандартных дюймовых размерах для легкой интеграции в оптические системы. Свяжитесь с нами, если для вашего приложения требуется сверхбыстрый светоделитель с нестандартным размером или спецификациями покрытия.
Примечание. Стрелка на краю этой оптики указывает на покрытие светоделителя.
Технические характеристики
Angle of Incidence (): 45 Diameter (mm): 12.70 +0.00/-0.10 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Surface Quality: 10-5 Thickness (mm): 3.00 ±,0.10 Type: Ultrafast Non-Polarizing Beamsplitter Clear Aperture (%): 80 Parallelism (arcsec): Reflection/Transmission Ratio (R/T): 70/30 Coating Specification: Surface 1:
Ravg = 70±,3% @ 680 — 1020nm
Rp = 56±,3% @ 680 — 1020nm
Rs = 85±,3% @ 680 — 1020nm
Surface 2:
Rs
Rp Wavelength Range (nm): 680 — 1020 GDD Specification: Transmission: ±,15 fs2 @ 700 — 1080nm
Reflectivity: ±,20 fs2 @ 700 — 1080nm Transmitted Wavefront Distortion: &lambda,/8 @ 632.8nm Reflected Wavefront Distortion:
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
