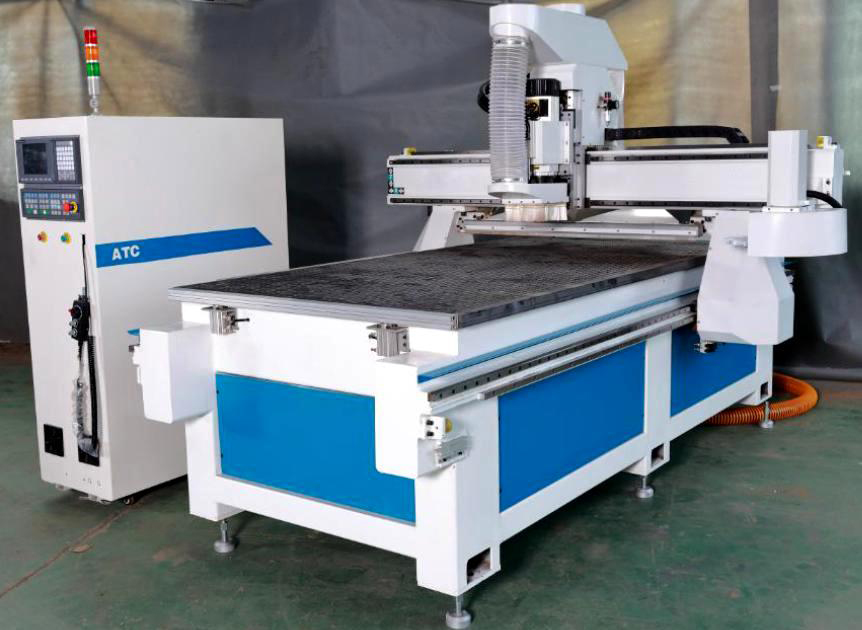

Name: Деревообрабатывающий фрезерно-гравировальный станок M1325-AT9LPC
SKU: 640
Availability: InStock

Рабочая зона XYZ, мм	1300х2500х200
Точность позиционирования / повторяемость, мм	0.01 / 0,01
Максимальная рабочая скорость / свободного перемещения, м/мин	30 / 60 * рабочая скорость зависит от многих параметров, является условным значением
Подключение к электросети / потребляемая мощность, кВт	3ф 380 В 50 Гц / 20 кВт (без системы аспирации)
Площадь, занимаемая станком и его оборудованием, мм	3,5 х3,3 м (минимально, с учетом стойки чпу, вакуумного насоса и системы аспирации)
Размеры станка в упаковке, мм	3100х2000х1800 (жесткая закрытая деревянная упаковка, 1 место).
Вес станка, нетто/брутто, кг	2000 / 2500
Станина	сварная конструкция, обработка целиком на 5-осевом центре, толщина металла 10мм
Портал	сварная конструкция, обработка целиком на 5-осевом центре, толщина металла 12мм
Стол	Размер 1540 х 3040мм; комбинированный: двух-слойные вакуумные прижимы и алюминиевые вставки с Т-пазами. крепление заготовки — вакуумное, механическим прижимом /струбциной
Оборудование стола	6-секций вакуумного прижима, двух-слойные сегменты (увеличенной толщины) вакуумный насос мощностью 11кВт, достаточный для работы прижима и привода толкателе; система подготовки и подачи воздуха AIRTAC/Taiwan; воздушные разъемы, усиленные магистрали. регулируемые воздушные соединители для эффективного управления подачей воздуха в рабочие цилиндры. особая компоновка воздуховодов не приводит к перегибам при сложных движениях станка; боковые механизированные позиционирующие цилиндры, толкатели и ограничители используются для быстрой ручной установки заготовки на столе или управляемые автоматически системой чпу
Направляющие осей XYZ	призматические двойные ABBA/Taiwan
Система подачи смазки в узлы	LIUBIAN/Taiwan Дозированная на 13 точек одновременно, независимо от расстояния
Оборудование приводов по осям X,Y	сервоприводы YASKAWA/Япония; Планетарные редукторы SHIMPO/Япония; Реечная косозубая передача WMH-Herion /Germany
Оборудование привода по оси Z	Шарико-винтовая передача TBI/Taiwan
Шпиндель	мощность 9,0 кВт; скорость вращения 24000 об/мин; охлаждение воздушное, независимое; стандарт присоединения из магазина /сменный патрон/ ISO30; Стандарт цанги в присоединяемом патроне ER32
Система автоматической подачи инструмента	круговая/револьверная, установлена на портале. время замены инструмента 8 секунд; 12 позиций имеет свой сервопривод, управляемый чпу.
Электрооборудование станка	Датчик автоматической калибровки длины инструмента Базируется на приводном пневмоцилиндре, выдвигаясь в рабочее положение в момент замера инструмента; Датчики концевые бесконтактные по осям XYZ OMRON/Japan$ Инвертор шпинделя регулировки скорости мощностью 11 кВт DELTA/Taiwan; Электрошкаф управления станком, изолирован от вибраций, перегрева и прочих внешних воздействий. Комплектующие электросети от SCHINEIDER/Germany; Кабельные цепи используются для защиты проводов, каждый провод имеет свою секцию в цепочке, что предотвращает их деформирование в процессе работы станка.
Система управления ЧПУ	Контроллер SYNTEC 6MD,/Taiwan последняя версия, поддерживает функцию двойного привода, интерфейс подключения USB с ручным пультом/джойстиком. Код команд G код, uoo, mmg, *plt; Стойка чпу размещена в отдельном защищённом, вентилируемом блоке.
Система аспирации	5,5кВт с независимым подключением. в комплект входят: кожух шпинделя, воздуховоды, 2 пылесборника/фильтрующие мешки, электронасос на установочной платформе

Опции
Цена, у.е.
Шпиндель 9,0 HSD/Италия с воздушным охлаждением; с присоединительным стандартом патрона ISO30
+ 3000
Поворотная ось устанавливаемая на стол, ф200мм, длина до 2000 мм
+ 1350

* режущий инструмент и пр. расходники поставляется отдельно под заказ.
