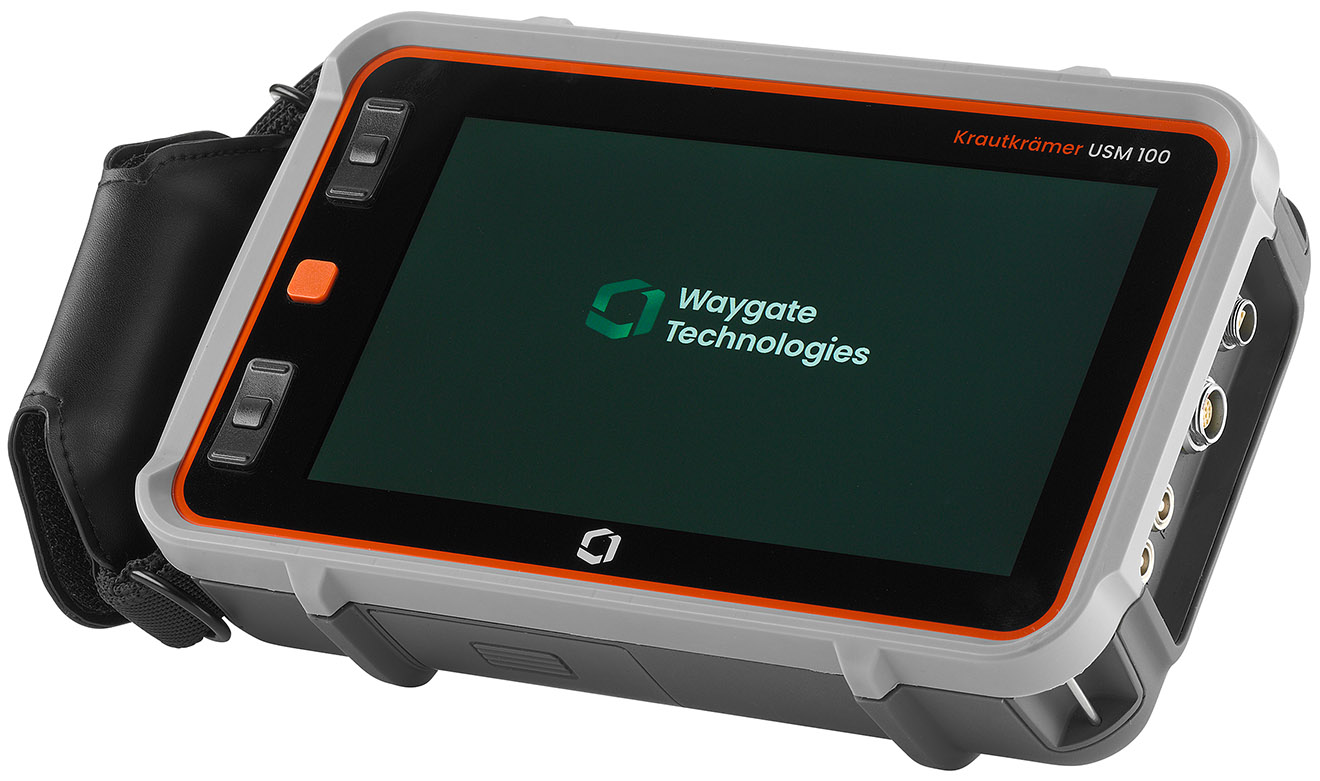

Дефектоскоп Waygate Technologies Krautkrmer USM 100

Описание

Дефектоскоп Waygate Technologies Krautkrmer USM 100 легкий и имеет эргономичную конструкцию, обеспечивающую простоту использования. Он оснащен большим сенсорным экраном и кнопками, обеспечивающими плавное управление обеими руками. 7-дюймовый сенсорный ЖК-экран можно использовать в перчатках, его можно просматривать при любых условиях освещения. Умный и интуитивно понятный пользовательский интерфейс прост в освоении, настраивается и оптимизирует настройку, время обучения и обновления.

Krautkrmer USM 100 также обеспечивает большую эффективность за счет удаленного доступа, управления и хранения данных. Цифровые функции включают в себя индивидуальные рабочие процессы с помощью программного обеспечения Mentor App, безопасное облачное управление данными, удаленную калибровку, которая сокращает время калибровки с двух недель до 30 минут, а также общедоступный магазин для загрузки настраиваемых приложений. Mentor PC позволяет загружать, анализировать и составлять отчеты о результатах проверки с ПК, а Mentor PC Live позволяет использовать USM 100 удаленно. Mentor Создайте пользователя для настройки или создания приложений проверки для уникальных процедур тестирования, отраслевых приложений и уровней опыта. Наборы данных также совместимы с устаревшими моделями USM Go+ и USM 36, что обеспечивает плавный переход на USM 100.

Стандартные функции включают в себя подсказки о калибровке для логической последовательности операций, усовершенствованный регистратор данных с цветовой кодировкой. представление в виде сетки, позволяющее легко идентифицировать показания толщины, функциональность, подобная смартфону, для логического рабочего процесса, быстрая настройка и быстрый доступ к важным функциям. USM 100 также предлагает функции премиум-класса для более сложных задач. Усреднение устраняет шумовые сигналы, приложение iOS добавляет изображения и информацию о геолокации к существующим данным, настраиваемый фильтр позволяет настраивать параметры фильтра пользователем, а шлюз ПЧ позволяет отслеживать эхо интерфейса и обеспечивает согласованное измерение TOF.

Waygate Technologies Применение дефектоскопа Krautkrmer USM 100 Контроль сварных швов

• DAC/TCG
• AWS
• DGS
• JISDAC
• CDNAC
• Диапазон амплитуды 400 %
• Приложения ASME/AWS
• Цветная ножка

Проверка композитов

• ИФ-вентиль
• Настраиваемый фильтр
• Полоска пропускания до 0,2 МГц и длительность импульса 2500 нс
• Кривая TCG с большим наклоном (90 дБ/40 нс)

Проверка коррозии

• Усовершенствованный регистратор данных
• ИФ вентиль
• Частота оцифровки 400 МГц
• Диапазон амплитуды 400%

Железнодорожная инспекция

• Импульсный импульс прямоугольной формы
• Сенсорное и кнопочное управление
• Приложение для геолокации

Waygate Technologies ранее называлась GE Inspection Technologies ( ГЕЙТ).

Технические характеристики

Особенности

• Гейты
  • 3 вентиля (один можно использовать в качестве интерфейсного вентиля)
  • Измерение боковой стороны, пика, пересечения нуля до и после, J-фланка и первого пика режимы
  • Единицы измерения: дюймы, мм, мкс, %, дБ
  • Порог 5-100%
  • От 0 до 15000 мм (сталь) начало и ширина
  • От 0 до 15000 мм (сталь) начало и ширина
  • Дюймы, мм, мкс, %, дБ li>
  • Разрешение TOF 2,5 нс.
  • TCG, DAC, DGS, AWS, процедуры измерения API.
• Приемник
  • Максимальное входное напряжение 40 В (размах)
  • Частотная характеристика от 0,2 до 30 МГц (-3 дБ)
  • 12 полосовых и высокочастотных фильтров
  • Динамический диапазон 110 дБ (с шагом 0,2 дБ)
  • 110 дБ (с шагом 0,2 дБ)
  • li>
  • 16 точек, динамический уровень 100 дБ, наклон TCG 90 дБ/40 нс.
  • >Перекрестные помехи 80 дБ.
• Передатчик
  • Двойной режим, режим импульсного эха и сквозной режим
  • Частота повторения импульсов от 10 до 2000 Гц
  • Напряжение 50–350 В (с шагом 10 В)
  • Импульс 40–2500 нс (с шагом 5 нс) ширина
  • демпфирование 50 и 400 Ом
• сенсорный экран шириной 7 дюймов и разрешением 1024 x 600 пикселей
• звук от 250 до 16 000 м/с диапазон скоростей
• Защита IP67
• Рабочая температура от 14 до 122°F (от -10 до 50°C)
• Стандартный пакет включает:
  • Поддержку до 3 приложений на устройстве одновременно
  • Программное обеспечение Mentor для ПК
  • Программное обеспечение Mentor Create

    >

• Пакет Pro включает в себя все вышеперечисленное, а также:
  • Поддержку неограниченного количества приложений на устройстве одновременно
• Пакет Pro включает в себя все вышеперечисленное и:
  • Поддержку неограниченного количества приложений на устройстве одновременно
• Пакет Pro включает в себя все вышеперечисленное и:
  • Поддержку неограниченного количества приложений на устройстве одновременно
• Пакет Pro включает в себя все вышеперечисленное и:
  • Поддержку неограниченного количества приложений на устройстве одновременно
• Пакет Pro включает в себя все вышеперечисленное и:
  • Поддержку неограниченного количества приложений на устройстве одновременно
• Пакет Pro включает в себя все вышеперечисленное и: li>
• 3-й вентиль, может использоваться как вентиль C или вентиль ПЧ.
• Настраиваемый фильтр
• Усреднение формы сигнала
• Программное обеспечение Mentor PC Live
• li>
• Приложение iOS для обогащения данных UT

Цифровой пакет включает в себя все вышеперечисленное и:

• 15-месячная подписка, включая доступность данных, управление автопарком, частный магазин, удаленную совместную работу и ультразвуковой контроль уровней I и II

Instrumart теперь предлагает аренду дефектоскопа УСМ 100. Арендованное устройство поставляется с Wi-Fi-маршрутизатором, удлинителем кабеля для USB-C-документа, магнитной подставкой, чехлом для ремня и переходным кабелем для кодера с C-образным зажимом. Свяжитесь с нами чтобы узнать больше.
Комплект поставки

• Адаптер переменного тока/зарядное устройство
• Внутренняя литий-ионная батарея
• 2 съемных литий-ионных батареи
• Внешнее зарядное устройство
• Кейс для транспортировки
• Ремешок на запястье
• Плечевой ремень
• Краткое руководство
• Эксплуатация руководство на USB-накопителе.
• Сертификат соответствия.
• НЕ ВКЛЮЧАЕТ шнур питания (заказывается отдельно).
