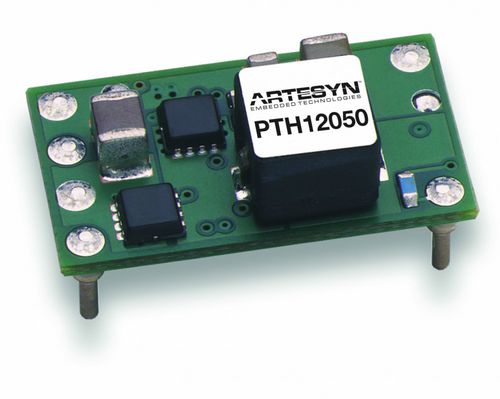

Серия неизолированных преобразователей постоянного тока PTH12050 соответствует стандарту Point-of-Load Alliance (POLA). Преобразователи предлагают некоторые из самых передовых функций POL в отрасли, включая последовательность Auto-Track™ для контролируемого включения/выключения сложных полупроводниковых устройств, таких как DSP, FPGA и ASIC. Стандартные функции включают в себя запуск с предварительным смещением, блокировку входного пониженного напряжения, дистанционное включение/выключение и защиту от короткого замыкания с автоматическим сбросом. В серию преобразователей PTH12050 входят две модели, обе имеют диапазон входного напряжения от 10,8 до 13,2 В постоянного тока. Одна модель предлагает выходное напряжение, которое можно регулировать от 0,8 до 1,8 В постоянного тока, другая имеет выходное напряжение, которое можно регулировать от 1,2 до 5,5 В постоянного тока, что позволяет удовлетворить широкий спектр потребностей в полупроводниковой мощности. Преобразователи мощностью 33 Вт обеспечивают КПД до 93 % и могут выдавать ток до 6 А. Доступные в версиях для горизонтального и поверхностного монтажа со сквозным отверстием, они имеют небольшую занимаемую площадь 0,5 x 0,87 дюйма (12,7 x 22,1 мм) и установленную высоту всего 0,33 дюйма (8,5 мм). Общий максимальный ток: 6 А. Размеры (Д x Ш x В): 0,870 x 0,500 x 0,340 футов. Гарантия: 2 года. Рабочая температура: от -40°C до +85°C.
Технические характеристики
ХарактеристикиКонфигурацияоткрытый каркасЭлектрические характеристикинеизолированныйДругие характеристикиодин выходВходное напряжение
Макс.: 13,2 В
Мин.: 10,8 В
Выходное напряжение
Макс.: 5,5 В p>
Мин.: 0,8 В
Мощность
33 Вт
