Описание

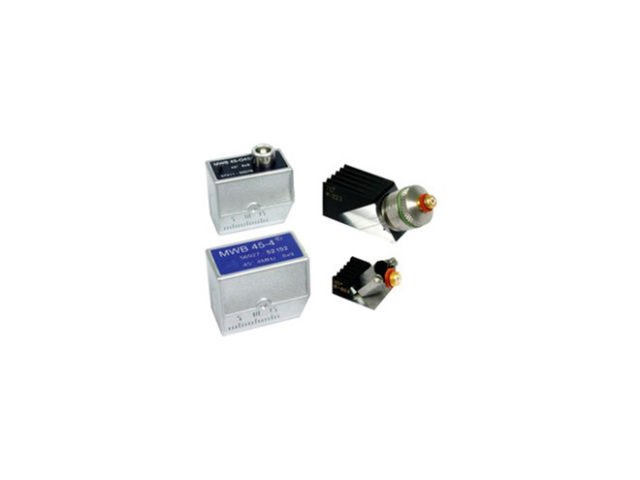

Угловые преобразователи Waygate Technologies представляют собой однолучевые устройства, предназначенные для использования с дефектоскопом Waygate Technologies USM Go. Эти преобразователи используют рефракцию для передачи поперечной или продольной волны под заданным углом и предпочтительны для деталей с наклонными дефектами, таких как сварные швы. Клинья (продаются отдельно) используются для удержания устройства под нужным углом. Между преобразователем и испытуемым материалом необходим слой контактной жидкости.

Датчики углового луча Waygate Technologies идеально подходят для общего контроля сварных швов, а также выявления дефектов на трубах, резервуарах, сосудах под давлением, контейнерах, осях, поковках, отливках, насосах, корпусах клапанов, мостах и других конструкциях, железнодорожных путях. колеса и рельсы, лопатки турбин, валы, обода колес и др.

Waygate Technologies предлагает три диапазона производительности датчиков с наклонным лучом:

Характеристики серии Gamma

Датчики общего назначения, рекомендуемые для большинства применений
Средний импульс , среднее затухание — наилучшее сочетание усиления и разрешения.
Соответствие электрической сети обеспечивает максимальное усиление и оптимальную форму сигнала для общего использования.
Средняя полоса пропускания — типичная полоса пропускания 6 дБ варьируется от 30 % до 50 %.
Типичная форма гамма-сигнала имеет от трех до четырех полных циклов звонка, в зависимости от частоты, размера и других параметров.

Особенности серии Benchmark

Собственная разработка BENCHMARK COMPOSITE® (пьезокомпозит) активные элементы
Проникновение в ослабляющие материалы намного превосходит обычные преобразователи.
Высокое соотношение сигнал/шум при работе с крупнозернистыми металлами, композитами, армированными волокнами, и др.
Короткий импульс — разрешение обычно выше, чем у серий Gamma.
Усиление обычно выше, чем у серий Gamma и Alpha.
Очень широкополосный — типичный диапазон полосы пропускания 6 дБ. от 60% до 120%
Элемент с низким акустическим сопротивлением улучшает характеристики углового луча, линии задержки и погружных датчиков — отлично подходит для пластика и воды.

Особенности серии Alpha

Рекомендуется для приложений, где разрешение является основным фактором.
Подходит для таких приложений, как измерение толщины и обнаружение приповерхностных дефектов.
Очень короткий импульс — механически демпфируется до предела тока. технология
Усиление обычно ниже, чем у серий Gamma и Benchmark.
Широкополосный доступ — типичная полоса пропускания 6 дБ варьируется от 50% до 100%.
Типичные формы альфа-сигналов демонстрируют от одного до двух полных циклов звонка, в зависимости от частоты, размера и других параметров.

Waygate Technologies ранее известна как GE Inspection Technologies (GEIT)

Технические характеристики

Характеристики

Частота: 2,25 или 5,0 МГц
Диаметр:
- MSW-QC: 0,25 или 0,5 дюйма
- AWS: 0,63 x 0,75, 0,63 , x 0,63 или 0,75 x 0,75 дюйма.
Используются сменные клинья (продаются отдельно).
Максимальная универсальность и срок службы.
AWS модели для AWS Structural Welding Code D1.1
- Имеют разъем BNC, крепление сверху
Разъем Microdot на моделях MSW-QC
Сертификация формы сигнала и частоты согласно ASTM E-1065.
