Описание

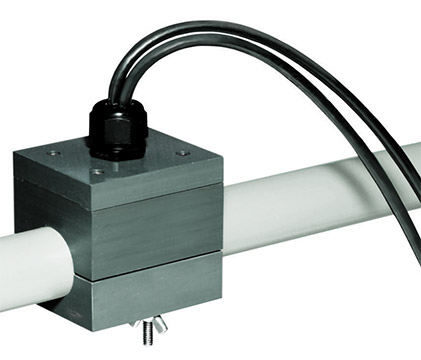

Датчики серии DTT представляют собой неинвазивные накладные устройства, которые размещаются снаружи трубы. Запатентованная схема позволяет использовать этот продукт как на металлических, так и на пластиковых трубах, содержащих относительно чистые жидкости, а также на трубах, содержащих взвешенные твердые частицы или увлеченные газы. Доступны модели для общего назначения, погружного применения или применения в опасных зонах.
Принцип работы
В каждом преобразователе используется пьезоэлектрический кристалл для передачи ультразвука через стенку трубы в текущую жидкость. Ультразвуковой сигнал отражается от взвешенных твердых частиц или увлеченных газов, вытягиваемых из раствора гидравлическими возмущениями, такими как колено 90°. (Этот прибор может измерять расход чистых жидкостей, установив датчики на расстоянии от 1 до 3 диаметров трубы после колена 90°.) Второй датчик принимает отраженный звук, а схема измерителя серии TFXL сравнивает переданные и принятые частоты. Если жидкость движется, происходит частотный (фазовый/доплеровский) сдвиг, пропорциональный скорости жидкости.
Технические характеристики
Характеристики
- Для общего назначения, погружного применения или применения в опасных зонах.
- Доступны стандартные (194 и 250 °F) и высокотемпературные (350 °F) модели.
- 500 кГц и 1,0 МГц
- Включает крепеж и силиконовую акустическую контактную жидкость.
Этот продукт является аксессуаром для следующих продуктов: Ультразвуковой расходомер Dynasonics TFX
Накладной ультразвуковые счетчики расхода и энергии жидкостей.
Ультразвуковой расходомер серии Dynasonics TFXL
Ультразвуковой расходомер для жидкостей с небольшим количеством взвешенных твердых частиц или аэрации заменяет YD50-C.
НА пенсии
