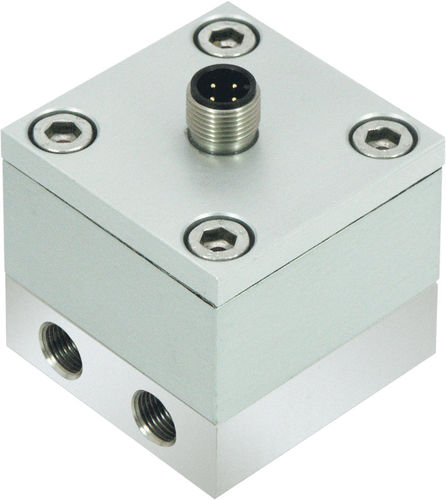

Двухпроводной датчик дифференциального давления 4..20 мА ●Идеально подходит для влажных/влажных применений ●Может также использоваться при высоких перепадах давления ●Высокая химическая стойкость благодаря высококачественным материалам ●Компактная конструкция Характеристики Датчик дифференциального давления EDP1 предназначен для измерение перепада давлений в жидкостях и газах. Он состоит из ячейки датчика перепада давления в качестве датчика и встроенного трансформатора. Ячейка измерения перепада давления имеет два отдельных керамических датчика давления с измерительным мостом, нанесенным по толстопленочной технологии. Сигнал моста каждого датчика имеет температурную компенсацию. Встроенный микроконтроллер измеряет сигналы от двух датчиков и рассчитывает разницу давления. Выводится как сигнал 4…20 мА (двухпроводной). Керамические датчики доступны в различных диапазонах давления. Это ограничивает максимальное давление, прикладываемое к каждому соединению. Дифференциальное давление, которое должно соответствовать выходному сигналу 20 мА, может свободно выбираться в этом диапазоне, но не должно быть менее 10 % диапазона измерения одиночных ячеек, чтобы обеспечить достаточное разрешение и точность. Микроконтроллер также позволяет создавать характеристические кривые и выходные сигналы по индивидуальному заказу, например, измерение положительной и отрицательной разницы давления (по запросу). Среда контактирует исключительно с материалами высшего качества, такими как керамика AL2O3, нержавеющая сталь, уплотнения из FKM.
Технические характеристики
ХарактеристикиТип давлениядифференциалТехнологияпьезоэлектрическая , керамическийВыходаналоговый, 4-20 мАЖидкостьдля газа, для жидкостей Материалнержавеющая стальДругие характеристикикомпактный, «мокрый/мокрый», двухпроводной, с температурной компенсациейДиапазон давления span>
Макс. 400 бар (5801,51 фунта на кв. дюйм)
Мин.: 1 бар (14,5 фунта на кв. дюйм)
Температура процесса
Макс.: 70 °C (158 °F)
Мин.: -20 °C ( -4 °F)
