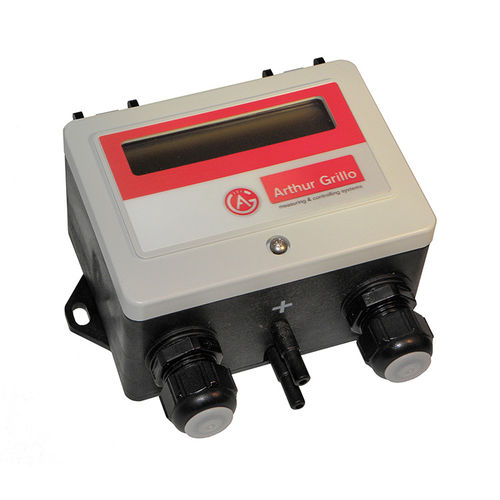

РЕГУЛЯТОР ДИФФЕРЕНЦИАЛЬНОГО ДАВЛЕНИЯ / ОБЪЕМНОГО РАСХОДА DPC200-R Электромеханическая диафрагменная измерительная система Буквенно-цифровой ЖК-дисплей Релейный выход сигнализации для режима измерения и управления Выбираемые измерения (перепад давления или объемный расход) Выбираемые единицы измерения (метрические или британские) Регулируемый коэффициент k для расчета объемного расхода Управление Выбор режима или режима измерения. Режим измерения с настраиваемым предельным значением. Режим управления с настраиваемым: 2 заданными значениями ПИ-параметры для ПИ-алгоритма. Максимальное выходное напряжение. Действие управления: положительное/нагрев или отрицательное/охлаждение. Для измерения используются регуляторы перепада давления/объемного расхода GRILLO-DPC. и контролировать низкие перепады давления неагрессивных газов, особенно воздуха. Сигнал 0…10 В доступен пользователю в качестве аналогового выхода. В зависимости от настройки устройства этот сигнал имеет разное значение. Если прибор используется в качестве датчика давления, выходной сигнал пропорционален измеренному давлению. В качестве датчика объемного расхода устройство обеспечивает выходной сигнал, оснащенный корнем. При регулировании давления или расхода выходной сигнал представляет собой регулируемую переменную ПИ-регулирования. Он используется, например, в технике кондиционирования воздуха для управления вентиляторами, контроля давления в помещении или управления фильтрами. В дополнение к аналоговому выходу доступен дополнительный выход сигнализации (открытый коллектор) для контроля предельного значения или контроля фильтра.
Технические характеристики
ХарактеристикиТип давленияперепадТехнологиямембрана ВыходаналоговыйНапряжение питания24В переменного токаМонтажнастенный- смонтированныйЖидкостьдля газаМатериалпластикУровень защиты прочный, IP54Применениедля OEM, для систем HVACДругие характеристикиточность, компактность, OEM, CE, RoHS, по индивидуальному заказу, низкого давления, с мембранным разделителем, с измерением объемного расхода, с цифровым дисплеемДиапазон давления
Мин.: 0 Па (0 фунтов на квадратный дюйм)
Макс.: 6000 Па (0,87 фунтов на квадратный дюйм)
Точность
0,2 %, 0,3 %, 0,5 %, 0,75 %, 1 %
Температура процесса
Мин.: -25 °C (-13 °F)
Макс.: 60 °C (140 °F)
