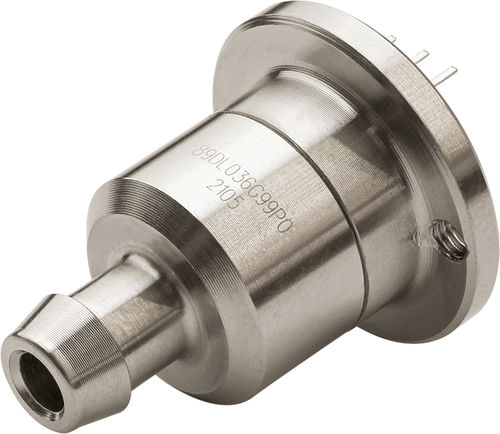

Серия 89 представляет собой миниатюрный и надежный датчик давления с калиброванным выходным сигналом и температурной компенсацией. Он включает в себя сенсорный чип MEMS, заполненный маслом и изолированный из нержавеющей стали. Датчик настроен с превосходной совместимостью с носителями в своем классе монтажа на плате. Компенсация нескольких порядков для коррекции смещения, чувствительности, тепловых ошибок и нелинейности осуществляется на заводе с помощью внутреннего DSP, использующего алгоритм коррекции с калибровочными коэффициентами, хранящимися во встроенной EEPROM. Доступны различные конфигурации вывода, включая разрешение, частоту дискретизации, выходной интерфейс, чтобы обеспечить простое и готовое к использованию решение для широкого спектра применений. Несколько выбранных пневматических интерфейсов подходят для системной интеграции. По запросу предоставляется несколько вариантов интерфейса газа или жидкости. Датчик давления на печатной плате с мембраной из нержавеющей стали • — Различные диапазоны давления: 1 бар…7 бар • — Высокая совместимость со средами благодаря мембране из нержавеющей стали • — THT, монтируемый на печатную плату • — Аналоговый и цифровой выходной сигнал • — Различные порты давления по запросу • — Компактная конструкция
Технические характеристики
ХарактеристикиТип давленияотносительное, абсолютное, вакуумТехнология пьезорезистивныйВыход4–20 мА, логометрический, выход по напряжению, 0–10 В, токовый выход, цифровойНапряжение питания5 В постоянного токаМонтажна панель, на печатную платуЖидкостьдля газа, для жидкостей Материалнержавеющая стальУровень защитыдля суровых условийПрименениепроцесса, для медицинское применение, для пищевой промышленности, для систем отопления, вентиляции и кондиционирования, для нефтехимической промышленности, для фармацевтического применения, для холодильных контуров, для очистки водыДругие характеристикинаполненный силиконовым маслом, OEM , с температурной компенсацией, МЭМС, нестандартный, маслонаполненный, высокого разрешения, низкого давления, с усиленным выходом, с датчиком температуры, миниатюрный, экономичный, с цифровой компенсацией, цельносварной, с мембранным разделителемДавление диапазон
Макс.: 10 бар (145,04 фунтов на квадратный дюйм)
Мин.: 0,5 бар (7,25 фунтов на квадратный дюйм)
Точность
1,5 %
Температура процесса
Макс.: 85 °C (185 °F)
Мин.: -20 °C (-4 °F)
