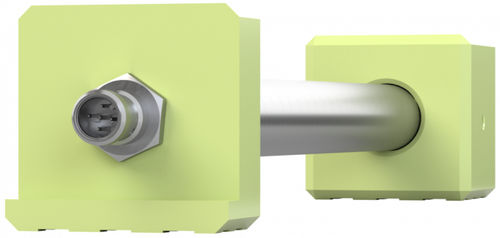

Кантилеверный датчик — это новый продукт в портфолио Bachmann, предназначенный для непрерывной регистрации структурных нагрузок на лопасти ротора ветряных турбин. Консольные датчики измеряют деформацию, выдавая значение, сравнимое с выходным сигналом электрических тензодатчиков или оптоволоконных тензодатчиков. Однако при использовании индуктивного измерения смещения сам CLS не подвергается механической деформации. По сравнению с традиционными сенсорными технологиями прочная конструкция CLS предлагает следующие преимущества: Принцип измерения гарантирует долговременную стабильность сенсора. Более длинное базовое расстояние сводит к минимуму влияние локальных неоднородностей, типичных для композитных материалов, используемых в конструкции лопаток. Установка проста и воспроизводима. CLS имеет широкий спектр применения: сигнал предоставляет информацию о нагрузке на отвал в режиме реального времени, подходящую для индивидуального управления шагом. Непрерывная запись сигнала позволяет оценить оставшийся срок службы в зависимости от объекта. Сравнение различных нагрузок на лопасти одной ветряной турбины может выявить такие проблемы, как ошибки шага или повреждение отдельных лопастей. Время отклика и чувствительность позволяют использовать частоту дискретизации, достаточную для регистрации структурных колебаний лопасти, обнаружения льда и исследования структурной целостности. Мониторинг критических нагрузок на лопасти был основным направлением разработки CLS. Использование сигналов CLS для индивидуального управления шагом позволяет координировать конструкцию турбины и стратегию эксплуатации с оптимизацией нагрузки, чтобы значительно снизить приведенную стоимость энергии современных турбин.
Технические характеристики
ХарактеристикиТиплинейнаяТехнологияиндуктивнаяКласс защитыIP67Диапазон измерения
1 мм (0,04 дюйма)
Линейность
0 %
Частота измерения
0,2 кГц
Напряжение питания
Макс.: 30 В
Мин.: 8 В
Температура окружающей среды
Макс.: 75 °C ( 167 °F)
Мин.: -25 °C (-13 °F)
