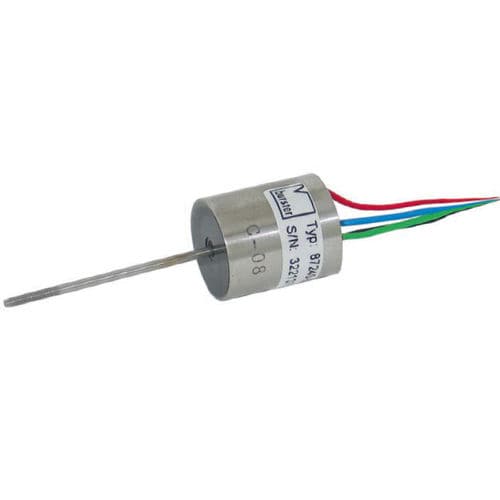

С помощью этого датчика смещения постоянного/постоянного тока можно измерить смещение и все механические величины, которые можно преобразовать в перемещения (например, сжимающую и растягивающую силу, деформацию, крутящий момент и вибрацию). Типичными областями применения являются измерение смещения и деформации машин, сервосистем, транспортных средств, на испытательных установках, в гражданском строительстве и строительстве туннелей. Встроенная необслуживаемая электроника и выходной сигнал постоянного тока высокого уровня обеспечивают простоту и без проблем эксплуатацию. Датчики перемещения серии 87240 преобразуют смещение в аналоговый электрический сигнал. Они состоят из дифференциального трансформатора с подвижным сердечником, генератора и демодулятора. Эти компоненты интегрированы и заключены в цилиндрический корпус из нержавеющей стали. Датчики питаются постоянным напряжением, которое преобразуется генератором в переменное и подается на первичную обмотку дифференциального трансформатора. Напряжения, индуцированные двумя вторичными обмотками трансформатора, демодулируются, фильтруются и переключаются инверсно друг другу. Результатом является сигнал 0 В, если сердечник находится в центральном положении. Направление осевого смещения сердечника показано полярностью выходного напряжения. Амплитуда напряжения изменяется пропорционально величине смещения сердечника и соответственно измеренному отклонению. Входные и выходные клеммы датчика перемещения гальванически изолированы и не имеют связи с корпусом датчика. Монтаж датчика смещения постоянного/постоянного тока осуществляется, например, с помощью зажима, закрывающего корпус датчика. Измеряемый динамический блок должен быть подключен к сердцевине датчика.
Технические характеристики
ХарактеристикиТиплинейныйТехнологияDC LVDT , индуктивныйВыходной сигналаналоговыйПрименениепромышленное, для автоматизации процессов, OEM-приложенияДругое характеристикиUSBДиапазон измерения
Макс.: 82,5 мм (3,25 дюйма)
Мин.: 0 мм (0 дюймов)
