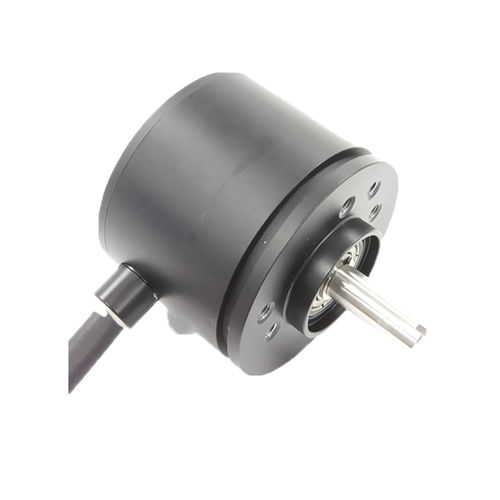

Однооборотный бесконтактный потенциометр серии R40B (запатентовано) — Эффект Холла — Высокопроизводительная версия — Высокая степень защиты IP67 — Несколько выходных сигналов — С кабелем с боковым экранированием — Диаметр корпуса: Φ40 мм — Выходные характеристики: Один выход, Два параллельных выхода, Двойной перекрестный выход — Направление вывода: по часовой стрелке (W), против часовой стрелки (C) — Эффективный электрический угол: любой угол в пределах 360°. Общие механические характеристики — Механический угол: 360° (бесконечный) — Макс. скорость: 6000 об/мин — Срок службы: 100 000 000 Условия окружающей среды — Диапазон рабочих температур: -40°C~+85°C (SER), -40°C~+125°C (0505) — Диапазон температур хранения: -40°C ~+85°C Общие электрические характеристики Абсолютный аналоговый сигнал Стандартная модель: R40B 0505 W360 — входное напряжение 5 В±10 %, выходной сигнал 0–5 В Стандартная модель: R40B 2410 W360 — входное напряжение 15–30 В, выходной сигнал 0–10 В Стандартная модель : R40B 2442 W360 — Входное напряжение 15~30 В, выходной сигнал 4~20 мА — Эффективный электрический угол: 360° — Допуск независимой линейности: ±0,3% — Разрешение: 4096 (12 бит) — Скорость обновления: 0,3 мс Абсолютный цифровой сигнал — Стандартная модель :R40 SER W360/R40 3,3 SER W360 — Входное напряжение: 5 В±10% /3,3 В±10% — Выходной сигнал: SER — Потребление тока (без нагрузки):
Технические характеристики
ХарактеристикиТипабсолютные, инкрементальныеТехнология Эффект Холла, потенциометрАбсолютный энкодер числа оборотов12 битКонструкциябесконтактный, со сплошным валом, одно- поворотВыходной сигналаналоговый, выход по напряжению, токовый выход, SSIНапряжение питания15 В постоянного тока, 5 В постоянного тока Материалнержавеющая сталь, алюминийУровень защитывзрывозащищенный, ударопрочный, виброустойчивый, для суровых условий эксплуатации, прочный, безопасный, IP67, прочныйПрименениепромышленное, для OEM, для суровых условий, для двигателей, для наружного примененияДругие характеристикикомпактный, высокий -точность, высокая скоростьДиаметр корпуса
40 мм (2 дюйма)
Диаметр вала
6 мм (0 дюймов)
Длина
50,2 мм (1,976 дюйма)
Скорость вращения
Макс.: 6000 об/мин ( 37 699 рад.мин-1)
Мин.: 0 об/мин (0 рад.мин-1)
Температура процесса
Макс.: 125 °C (257 °F)
Мин.: -40 °C (-40 °F)
