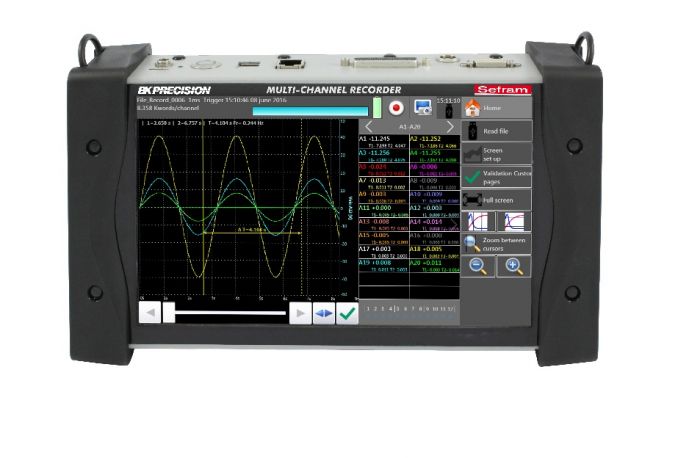

DAS240-BAT BK Прецизионный регистратор

Дополнительные функции:

• Портативный многоканальный рекордер
• Компактный и портативный форм-фактор, подходящий для удаленного и полевого использования
• Выдающееся время автономной работы до 15 часов
• Широкий 10-дюймовый сенсорный TFT-дисплей
• 20 универсальных аналоговых входных каналов с возможностью расширения до 200 каналов
• Универсальные измерения температуры с поддержкой 9 типов термопар и 2-х или 3-х проводные датчики температуры Pt100 / Pt1000
• Измерение напряжения до ±100 В, сопротивления до 10 кОм и тока (с дополнительным блоком шунтирующих входов-клеммников)
• Разрешение по вертикали 16 бит
• Интервал записи (частота дискретизации) до 1 мс
• 12 каналов логического ввода/вывода
• 4 канала логического ввода синхронизации для измерения количества импульсов, частоты и ШИМ
• 4 тревожных выхода
• Внутренний жесткий диск емкостью 32 ГБ
• 2 хост-порта USB и 1 интерфейс LAN
• Бесплатное программное обеспечение DasLab

li>

• Возможность виртуальных сетевых вычислений (VNC) для воспроизведения интерфейса передней панели прибора на ПК

Технические характеристики

Аналоговые каналы

• Количество каналов аналогового ввода: 20 стандартных каналов, с возможностью расширения до 200 с помощью дополнительных 20-канальных модулей

Напряжение постоянного тока

• Диапазоны: ± (0,5) , 1, 2,5, 5, 10, 25, 50, 100) мВ, ± (0,5, 1, 2,5, 5, 10, 25, 50, 100) В
• Максимальное входное напряжение: 100 В постоянного тока
• Точность: 0,1% от полной шкалы ±10 мкВ

Температура с термопарами

Диапазон датчиков по типу (компенсация холодного спая: ±0,5 °C)

• J: от -210 °C до 1200 °C
• K: от -250 °C до 1370 °C
• T: — от 200 °C до 400 °C
• S: от -50 °C до 1760 °C
• B: от 200 °C до 1820 °C
• E: — от 250 °C до 1000 °C
• N: от -250 °C до 1300 °C
• C: от 0 °C до 2320 °C
• L: — от 200 °C до 900 °C

Температура с Pt100 и Pt1000

• Ток: 1 мА (Pt100), 100 мкА (Pt1000)
• Диапазон: от -200 °C до 850 °C
• Измерения: 2 и 3 провода
• Точность (при 20 °C): 0,3 °C ±0,1% от показаний
• Компенсированное сопротивление: 2 провода макс. 30 Ом, 3 провода макс. 50 Ом

Сопротивление

• Диапазоны: 1 кОм и 10 кОм
• Точность: 1 Ом (диапазон 1 кОм) и 10 Ом (диапазон 10 кОм)

Логические каналы

Логический ввод/вывод

• Количество каналов: 12
• Максимально допустимое напряжение: 24 В, категория I
• Входное сопротивление: 4,7 кОм
• Частота дискретизации : макс. 1 мс.

Вход синхронизации

• Количество каналов: 4 (K1–K4)
• Максимально допустимое напряжение: 24 В категории I
• Входное сопротивление: 4,7 кОм
• Частота дискретизации: макс. 1 мс
• Счетчик импульсов: от 0 до 10000000, точность 0,1%
• Измерение частоты: от 1 Гц до 10 кГц, точность 0,1%
• Измерение ШИМ: от 100 Гц до 2 кГц, точность 0,1%

Вывод тревоги

• Количество каналов: 4 сигнала тревоги (A, B, C, D)
• Выходной уровень: от 0 до 5 В

Общие

Система сбора данных

• Разрешение: 16 бит
• Система сбора данных: сканирование, одна выборка на канал
• Частота дискретизации: V &gt, 50 мВ: от 1 мс до 20 мин, В ≤50 мВ, термопары и Pt100 / Pt1000: 2 мс
• Запуск: дата, задержка, порог, комбинация порогов (и/или), слово на логических каналах (и, или, наклон, уровень)
• Предварительный запуск: переменная от 0 до 100 тыс. выборок

Внутренняя память

• Размер внутреннего флэш-накопителя: 32 ГБ
• Максимальный размер файла: 2 ГБ

Окружающая среда

• Рабочая температура: от 0 °C до 40 °C, относительная влажность 80 % (без конденсации)
• Температура хранения: от -20 °C до 60 °C

Вспомогательный

• Дисплей: 10-дюймовый сенсорный ЖК-экран TFT с подсветкой, 1024 x 600 точек
• Питание: 15 В / 4 А макс. основной адаптер (100/240 В переменного тока)
• Интерфейсы: 2 x USB host, LAN (10/100 base-T с разъемом RJ45)
• Батарея: несъемная, литий-ионная
• Стандартный срок службы батареи: 15 часов в режиме ожидания, 10 часов без режима ожидания.
• Безопасность: категория I, 100 В, согласно IEC61010-1.
• Вес: 3,3 фунта (1,5 кг).
• Размеры (Ш x В x Г): 2,6 x 11,7 x 6,9 дюйма (66 x 298 x 176 мм)
• Гарантия: два Годы
• Поставляемые аксессуары: Сетевой адаптер 100/240 В, руководство (CD-ROM), 1 штекерный разъем с 25-контактным штекером и крышкой, 1 кабель (70 см) для подключения измерительного модуля, 1 измерительный модуль ( 20 каналов) с входными клеммами, стилусом, мягкой салфеткой, отверткой

Основные области применения

• Мониторинг температуры с помощью термопар и платиновых датчиков температуры сопротивления
• Измерения напряжения в диапазоне +/- 0,5 мВ
• Измерения токовой петли 4–20 мА
• Измерения частоты, суммирования импульсов и вращения импульсов, которые могут быть выражены в RPM (обороты в минуту)

BK Precision DAS240-BAT измеряет параметры, обычно используемые в технологических процессах, включая напряжение, температуру, ток, сопротивление, частоту и импульс. Он включает в себя 20 универсальных аналоговых каналов с удобными винтовыми входными клеммами, которые можно расширить до 200 каналов. Этот регистратор был разработан Sefram, дочерней компанией B&K Precision во Франции, которая специализируется на разработке и производстве регистраторов, измерителей напряженности поля и других контрольно-измерительных приборов.

Результаты измерений можно просматривать в графическом и численном виде на 10-дюймовом дисплее. цветной сенсорный экран и сохраняется во внутренней памяти или на внешнем USB-накопителе. Меню со значками упрощают навигацию по прибору. Бесплатное программное обеспечение DasLab для ПК с ОС Windows позволяет пользователям удаленно управлять регистратором и настраивать его, передавать результаты регистрации и файлы конфигурации, а также просматривать данные в реальном времени в графическом или числовом формате на ПК.

Необходимые инструменты

>

Расширение до 200 аналоговых каналов

DAS240-BAT обеспечивает гибкую и масштабируемую концепцию аналоговых каналов. Каждый блок поставляется с одним 20-канальным аналоговым модулем и 20 клеммными колодками с винтовыми входами, позволяющими измерять напряжение и температуру с помощью термопар или датчиков Pt100/Pt1000. Путем стекирования и последовательного соединения дополнительных модулей общее количество каналов может быть увеличено на 20 до максимум 200 каналов (10 модулей).

Добавление дополнительной клеммной колодки шунтирующих входов 50 Ом (0,01%). к любому 20-канальному модулю обеспечивает возможности измерения тока, что идеально подходит для приложений измерения и мониторинга 4–20 мА.

Возможность виртуальных сетевых вычислений (VNC)

Встроенная в регистратор функция VNC, основанный на протоколе удаленного кадрового буфера (RFB), обеспечивает систему общего доступа к графическому рабочему столу для удаленного управления прибором с другого компьютера. VNC не зависит от платформы и предоставляет средства для управления всеми функциями прибора через графический интерфейс, воспроизводящий переднюю панель прибора, с помощью мыши и клавиатуры.

Программное обеспечение DasLab

DasLab — это бесплатное совместимое с Windows программное обеспечение, которое можно загрузить с сайта www.bkprecision.com. Программное обеспечение управляет регистратором через интерфейс LAN и предоставляет следующие возможности:

• Конфигурация каналов и триггеров
• Отображение результатов измерения в реальном времени в графическом или числовом формате
• Управление файлами, загрузка файлов и загрузка записей данных, снимков экрана и файлов конфигурации
