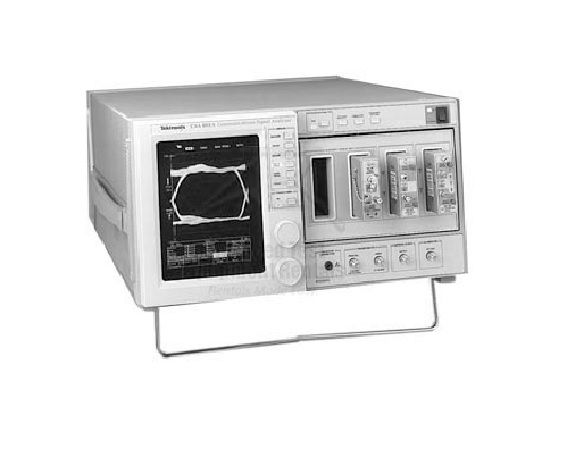

CSA803C Цифровой осциллограф Tektronix

Характеристики:

• Постоянный ток до 50 ГГц с полосой запуска до 12,5 ГГц.
• Проектирование и оценка компонентов для передачи данных/телекоммуникаций, приемопередающих узлов и систем передачи.
• Полностью автоматические измерения джиттера, шума и коэффициента ослабления
• Нормальный, бесконечный, переменное послесвечение и режимы отображения с цветовой градацией
• Совместимость с дополнительными преобразователями O/E
• Автоматическое измерение глазковых диаграмм
• Гистограммы времени и напряжения
• Автоматическое тестирование по маске ITU/ANSI с использованием 47 предопределенных стандартных масок

Решения для анализа цифровых коммуникаций

Специально разработанный для коммуникационных приложений анализатор сигналов связи CSA 803C является идеальным инструментом для проектирования и оценки компонентов передачи данных/телекоммуникаций, приемопередатчиков и систем передачи.

Осциллограф CSA 803C генерирует результаты измерений, а не только необработанные данные, с гистограммами времени и напряжения, тестами по маске и статистическими измерениями параметров импульсов. Он предоставляет набор измерений, специально предназначенных для связи, который включает измерения джиттера, шума, коэффициента заполнения, выброса и понижения, коэффициента затухания и амплитуды.

Кроме того, тестирование по маске стандартов SDH/SONET, Fibre Channel и других стандартов. упрощает проверку соответствия. Полноцветный дисплей помогает различать детали сигнала. Режим отображения с цветовой градацией добавляет третье измерение — плотность выборки — к вашим сборам и анализу сигналов. Возможности распечатки цветных копий позволяют точно документировать результаты измерений.

Модульность и гибкость

Модульность прибора позволяет выбрать пробоотборную головку с правильной полосой пропускания для вашего приложения, включая полосу пропускания 2,5 ГГц. SD-14 с высоким импедансом (100 кОм), низкой емкостью (0,475 пФ) до 50 ГГц с SD-32.

Также доступны широкополосные пробники (продаются отдельно) для измерительное решение.

Превосходные возможности запуска

В дополнение к полнофункциональному запуску со связью по постоянному току 4,0 ГГц (типичное), CSA 803C предлагает встроенный запуск со связью по переменному току 12,5 ГГц. Запуск предварительного делителя в диапазоне ГГц (типовой) для прямого запуска высокоскоростных данных со скоростью передачи данных, например, 9,953 ГБ/с OC192/STM64.

Клиенты, выполняющие тестирование на соответствие стандартам связи, получают выгоду от превосходных характеристик метастабильности эти триггеры. Метастабильность — это состояние всех логических устройств, когда они не фиксируются на допустимом логическом уровне ВКЛ или ВЫКЛ, и может возникать во время событий запуска со всеми тестируемыми стробоскопическими осциллографами и схемами. Необработанная метастабильность прямого запуска CSA 803C составляет впечатляющие 5 частей на миллиард или меньше, а при включенном улучшенном запуске метастабильные события запуска практически исключены. Это возможно, потому что расширенный запуск способен обнаруживать возможные метастабильные точки выборки и отбрасывать их.

Изображение предназначено только для справки. Подробную информацию см. в спецификации продукта. На изображении могут быть показаны функции, недоступные для этого конкретного продукта.

Технические характеристики
