Описание

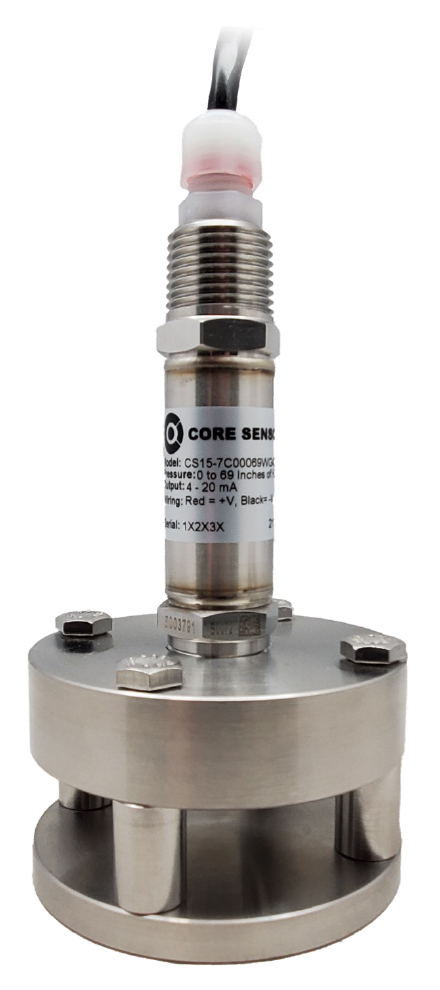

Незасоряющийся погружной датчик давления CS15 предназначен для измерения уровня жидкости в турбулентных резервуарах и резервуарах с вязкими средами, таких как станции подъема сточных вод. Мембрана из Hastelloy C276, конструкция из нержавеющей стали и оболочка кабеля из ETFE позволяют устанавливать его в самых разных жидкостях. Прочная стальная клетка фиксирует датчик на дне резервуара, обеспечивая точные показания уровня, а также действует как барьер между твердыми частицами в резервуаре и промывочной диафрагмой датчика. Вентиляционная трубка проходит по всей длине кабеля и быстро выравнивает атмосферное давление внутри корпуса датчика. CS15 доступен с различными выходными сигналами, включая 4–20 мА для передачи на большие расстояния и выходами напряжения для приложений с низким энергопотреблением и низким потреблением тока.
CS15 был тщательно разработан, чтобы выдерживать некоторые из самых сложных сред. Диафрагма толщиной от 1 до 1,5 мил является самым тонким компонентом преобразователя. Чтобы защитить этот критически важный компонент, в качестве стандартного материала диафрагмы используется Hastelloy C276 (UNS N10276). Этот материал представляет собой суперсплав никель-молибден-хром, обладающий превосходной коррозионной стойкостью, что продлевает срок службы преобразователя.
Нержавеющая сталь серии 300 (316L и 304) составляет оставшаяся металлическая конструкция, включая прочную стальную клетку, корпус (корпус) и кабелепроводный фитинг 1/2 MNPT. Прецизионные сварные швы, а также компенсатор натяжения Kynar и уплотнения из витона предотвращают попадание жидкостей в датчик, что обеспечивает класс защиты IP68.
Технические характеристики
Особенности
- Давление от 2 до 50 фунтов на квадратный дюйм
- Погрешность при 25 °C:
- ≤ ± 0,25 % BFSL
- ≤ ± 0,5 % BFSL (2 фунта на квадратный дюйм)
- ≤ ±0,25 % от полной шкалы стабильности
- 50 миллионов циклов давления
- 2x минимальное избыточное давление
- 2x минимальное избыточное давление
- 50 миллионов циклов давления
- 2x минимальное избыточное давление
- li>
- Давление разрыва 5x или 250 фунтов на квадратный дюйм (в зависимости от того, что меньше).
- Рабочая температура от -40 до 185°F (от -40 до 85°C).
- От 32 до 131°. Компенсированная температура F (0–55 °C).
- TC Ноль:
- ≤ ± 1 % от полной шкалы.
- ≤ ± 2 % от полной шкалы (2 фунта на кв. дюйм). )
- Диапазон термопары:
- ≤ ± 1% от полной шкалы
- ≤ ± 2% от полной шкалы (2 фунта на кв. дюйм)
- Защита от электромагнитных и радиопомех
- Рейтинг IP68
