ОБЗОР
Эта камера USB3 Vision оснащена сенсором Sony IMX249, обеспечивающим разрешение 1920 x 1200 при частоте 31 кадр в секунду.
КАМЕРЫ EXO
SVS-Vistek называет свои камеры серии EXO «камерами интегратора», и они делают это не без оснований. Большинство камер EXO построены на сенсорах Sony IMX Pregius, обеспечивающих превосходный динамический диапазон и эффективность, а также высокое соотношение сигнал/шум. Эти камеры обеспечивают все ожидаемые возможности управления изображением, а также удивительный набор функций ввода-вывода. Будучи совместимыми с Genicam, большинство программных платформ машинного зрения могут легко взаимодействовать с камерами EXO. А для тех, кто предпочитает разрабатывать собственные приложения, есть бесплатный SDK.

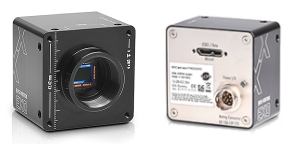

КОРПУС ИЗ ОБРАБОТАННОГО АЛЮМИНИЯ
Камеры серии EXO обладают точностью -обработанный алюминиевый корпус размером 50 x 50 мм со степенью защиты IP40. Цельный корпус обеспечивает превосходное распределение температуры, позволяя современным датчикам изображения работать с меньшим охлаждением. Жесткое крепление объектива удерживает линзы в правильном положении, обеспечивая четкую фокусировку. На пяти сторонах корпуса имеются монтажные отверстия, а также стандартный кран 1/4–20 внизу для крепления штатива.
На корпусе имеется многоцветный мигающий светодиод, указывающий состояние камеры.
МОЩНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ВВОДА-ВЫВОДА
Эта камера USB3 Vision имеет два триггерных входа плюс оптически изолированный вход. Имеется четыре выхода. Также имеется вход RS232 (RXD) и выход (TXD). На входах используются триггеры Шмитта для лучшей помехоустойчивости. И входы, и выходы поддерживают дискретное напряжение 24 В постоянного тока.
Входы камеры обладают необычной функциональностью. Их можно настроить для подавления дребезга входных сигналов, управления синхронизацией операций камеры и выходных сигналов, а также для управления четырьмя независимыми генераторами импульсов (ШИМ). Функции синхронизации можно запрограммировать с разрешением 15 нс. Делитель импульсов позволяет выполнять действие с каждым n-м сигналом, где n — значение от 1 до 15. Логические элементы (И, И-НЕ, ИЛИ, ИЛИ) объединяют сигналы для принятия решений.
ВСТРОЕННОЕ УПРАВЛЕНИЕ СВЕТОМ
Встроенный светодиодный драйвер позволяет управлять внешним освещением. Драйвер выдает ток до 3 А в течение 40 мс или 0,3 А непрерывно. Функция высокочастотного ШИМ позволяет камере контролировать интенсивность света. Большинство моделей EXO поддерживают до четырех независимых источников света.
Технические характеристики
Электрические
| Входы: | Всего 3, 24 В постоянного тока, один оптически изолированный |
| Выходы: | Всего 4, 24 В постоянного тока, с поддержкой ШИМ (до 3 А в течение 40 мс или 0,3 А непрерывно) |
| Интерфейс RS232: | Дополнительный вход для RXD и выход для TXD |
Механический
| Крепление объектива: | C -Крепление |
| Размеры: | 50 x 50 x 43 мм |
| Вес: | 138 г |
Окружающая среда
| Защита от проникновения: | IP40 |
| Рабочая температура: | от -10 до 60 C (корпус) |
| Влажность окружающей среды: | от 10 до 90 % (без конденсации) |
Разное
| Разрешение датчика: | 1920 (ч) x 1200 (v) пикселей |
| Размер сенсора: | 13,27 мм (1/1,2) |
| Модель датчика: | Sony IMX249LQJ |
| Цветность: | Цветовой байер |
| Тип затвора: | Глобальный |
| Частота кадров (полное разрешение): | 31,0 кадров/секунду |
| Интерфейс данных: | USB3 Vision |
| Скорость передачи данных: | Только USB 3.0 (5 Гбит/с) |
Разъемы
| Разъем ввода-вывода: | 12-контактный штекер Hirose (HR10A-10R) -12P) |
| Разъем для передачи данных: | Розетка USB Micro-B |
