Технические характеристики

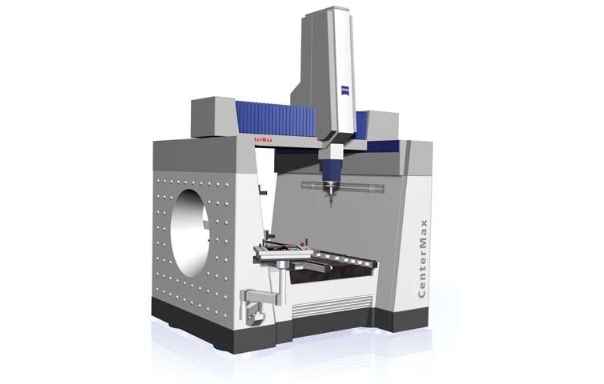

Производственный измерительный центр с технологией высокоскоростного сканирования 3-го поколения для получения большой плотности данных и надежных результатов измерения. Благодаря функции коррекции ошибок по осям перемещения с помощью компьютера достигается повышенная точность.
Жесткость конструкции обеспечивается массивным корпусом, изготовленным по технологии минерального литья. Благодаря исключительно высокой стойкости к колебаниям температуры идеально подходит для использования непосредственно в производственных условиях.
| Измерительный центр с ЧПУ | для установки непосредственно в условиях производства со сканирующей щуповой системой |
| Технология TRF (Temperature Resistant Frame) | обеспечивает высочайшую точность непосредственно в условиях производства и в измерительной лаборатории |
| Запатентованная технология активного сканирования Carl Zeiss | обеспечивает надежные результаты измерения |
| САА: Computer Aided Accuracy | компьютерная поддержка корректировки погрешностей перемещения по осям |
| Массивное основание из минерального литья | обеспечивает прочную конструкцию |
| Нечувствительна к загрязнению | благодаря полностью закрытым осям |
| Гибкие крепления для деталей | обеспечивают высочайшую вариабельность |
| Измерительные оси, размещенные сверху | находятся вне зоны прямого доступа оператора |
| Измерительные оси, полностью закрытые и базирующиеся на воздушных подшипниках | дают высочайшую точность с одновременной устойчивостью к загрязнениям |
| Активное пневматическое виброгашение | устраняет колебания пола и в соединении с положительными свойствами минерального литья дает тем самым машине ее собственный фундамент |
| Опция: варьируемые крепления для деталей (гранитная плита или универсальная плита) | позволяют произвести адаптацию к изменившимся условиям производства без ограничения диапазона измерения |
| Опция: универсальная плита для интеграции систем подачи палет и/или поворотный стол | без потери измерительного диапазона по оси Z |
| Магазин смены щупов, расположенный вне измерительного диапазона | стандартно 8 мест магазина |
| опционально — до 24 мест магазина | |
| до 16 мест магазина без ограничения измерительного диапазона |
Точность измерения
| Тип КИМ | Диапазон измерений X × Y × Z, мм | Погрешность линейного измерения, мкм |
| CenterMax navigator | 1100 × 1200 × 900 | 20˚С: 1,4 + L/300 |
| 22˚С: 1,5 + L/290 | ||
| 28˚С: 1,8 + L/260 | ||
| 40˚С: 2,4 + L/200 | ||
| CenterMax navigator ultra | 900×1200×700 | 19-21˚С: 0,6 + L/600 |
| L = измеряемая длина в мм | ||
