Создавайте оптоволоконные компоненты с низкими вносимыми потерями, включая переключатели, изоляторы, циркуляторы, DWDM, оптоволоконные усилители и многое другое, с помощью этой миниатюрной оптики.

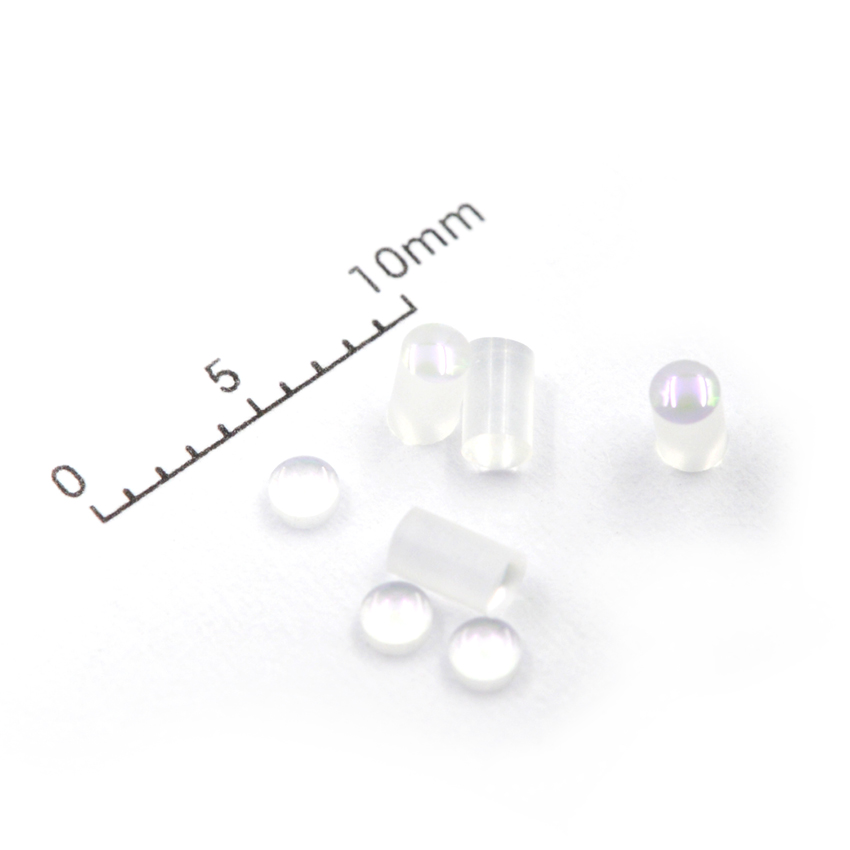

Это миниатюрная оптика для коллимации и сопряжения оптоволокна или встроенная оптика. соединение света от лазерных или светодиодных источников. В них используются сферические поверхности, они обеспечивают меньшую стоимость и вносимые потери, а также более длинные рабочие расстояния, чем линзы с градиентным индексом (GRIN).
Технические характеристики
Типичные характеристики объективов C и D | |
Материал линзы | BK7, N-SF11, SF11, кремний и многое другое |
Типичный диаметр | 1,000 +0,005/-0,001 мм или 1,800 +0,005/-0,001 мм |
Допуск по длине | <,±0,04 мм |
Типичный угол клина | 0°, 6°, 8°, 9° |
Surface Fig | <, λ/4 |
Качество поверхности (царапать/копать) | лучше 20-10 |
AR-покрытие | R<,0,15% при λc ±40 нм, λc = 1310, 1550 нм |
