BSA12500B Анализатор Tektronix

Возможности:

• 12,5 Гбит/с
• Bertscope
• Генератор шаблонов
• Анализатор ошибок

Технические характеристики:

• Обширный диапазон дифференциальных разделенных тактовых выходов для снабжения испытательных устройств тактовым сигналом приборного класса
• Внешний тактовый вход, модернизированный для обеспечения наложения нагрузки
• Стресс внешнего тактового сигнала с расширенным спектром (SSC)
• Анализ (при необходимости с восстановлением тактового сигнала) сигналов с помощью SSC
• Анализ параметров физического уровня, таких как глазковые диаграммы и джиттер, когда входной сигнал имеет SCC.
• Измерения BER до 100 Мбит/с, работающие с внутренними или внешними часами
• Измерения глаза и маски переменной глубины
• Активное измерение и графическое отображение полосы пропускания контура восстановления тактовой частоты BERTScope и пиковых значений
• Тестирование шаблона на соответствие допустимому джиттеру с тестированием предельных значений
• Анализатор с полосой пропускания более 20 ГГц для превосходного джиттера, Q -коэффициент, а также точность и достоверность измерений на глаз

SyntheSys Research BSA12500B BERTScope обладает функциями, необходимыми для выполнения проверки соответствия приемника, проверки соответствия передатчика и расширенного анализа. Благодаря простому и гибкому нагрузочному тестированию, анализу физического уровня, например, BER Contour и измерениям джиттера, а также представлению Compliance Contour для теста по маске, он представляет собой прорыв в понимании и экономит время на разработку. Compliance Contour — это мост между BER и тестированием по маске, необходимый из-за требований таких стандартов, как OIF CEI и XFP/XFI. Эти новые стандарты требуют соответствия маскам на уровнях BER 10-12, что выходит за рамки возможностей стробоскопического осциллографа. BERTScope заполняет пробел между анализом глазковых диаграмм и генерацией шаблонов BER. Наконец, определение коэффициента битовых ошибок может быть выполнено быстро, точно и тщательно. BERTScope производит выборку данных и позволяет легко изолировать проблемные последовательности битов и шаблонов. Семь типов расширенного анализа ошибок встроены в одно надежное решение для беспрецедентной глубины статистических измерений. Для приложений с последовательными данными новая модель BERTScopes обеспечивает большую гибкость синхронизации. Это включает в себя множество новых коэффициентов деления тактовых импульсов, в дополнение к возможности добавлять нагрузку на внешние часы — даже те, на которые наложена синхронизация с расширенным спектром. Тестирование устойчивости к джиттеру стало проще благодаря тестированию на встроенном шаблоне. Все это создает еще более разумный способ выполнить свою работу как можно быстрее.

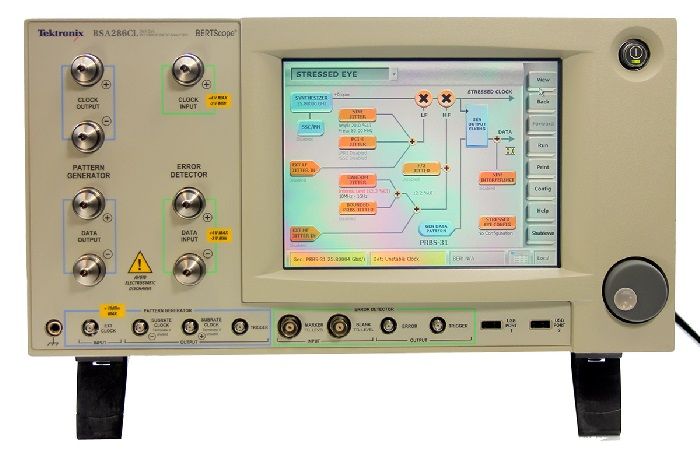

Изображение только для справки. Подробную информацию см. в спецификации продукта.
