Технические характеристики Манипулятор
Установка лишена привычного С-образного исполнения манипулятора, а задачи взаимного расположения рентгеновского аппарата и детектора изображения решаются с помощью программного обеспечения. Такое решение позволяет существенно ускорить время обследования детали. Манипулятор имеет 7 осей перемещения (включая 2 дополнительные программируемые оси для рентгеновского аппарата), приводимым в движение с помощью безщеточного шагового двигателя. В случае необходимости программное обеспечение позволяет наклонять оси манипулятора. Вращающийся стол на З6О° имеет 3 оси перемещения. Для облегчения погрузки и выгрузки обследуемого объекта поворотный стол выезжает из рабочей камеры наружу. Установка не нуждается в «нулевой» установки по осям.
Панель управления
Панель управления встроена в камеру радиационной защиты и снабжена наклонной эргономической консолью, на которой размещены кнопки управления и джойстики перемещения манипулятором. Панель управления оснащена сенсорным дисплеем, на который выводится вся информация о работе системы и изображение исследуемого объекта. Подключение к локальной информационной сети осуществляется через Ethernet порт. В качестве базовой комплектации установлен видеопроцессор ВНТ IP.
Система визуализации
S.R.E. МАХ может оснащаться различными по мощности комплектами генератор/рентгеновская трубка, от 160 кВ до 225 кВ.
Стандартные варианты комплектаций:
160 кВ‚640 Вт/640 Вт‚ d=1.0 мм/d1=1.0 мм (EN 12543).
160 кВ, 800 Вт/1800 Вт, d1=0.4 мм/d=1 .0 мм (ЕN 12543).
225 кВ, 800 Вт/1800 Вт, d1=0.4 мм/d1=1.0 мм (ЕN 12543).
В качестве детектора изображения применена промышленная версия ХНI 420 с входным окном – 9 дюймов и тремя уровнями электронного усиления, которые управляются компьютером. Цифровая камера высокого разрешения 1000 х 1000 пикселей с частотой обновления 30 кадров в секунду, 12 бит.
Опции
- Видео процессор серии ВНТ PLUS или EXTREME.
- Программное обеспечение для создания аналитических отчетов и их распечатывания.
- Программное обеспечение контроля параметров исследуемого объекта в режиме реального времени.

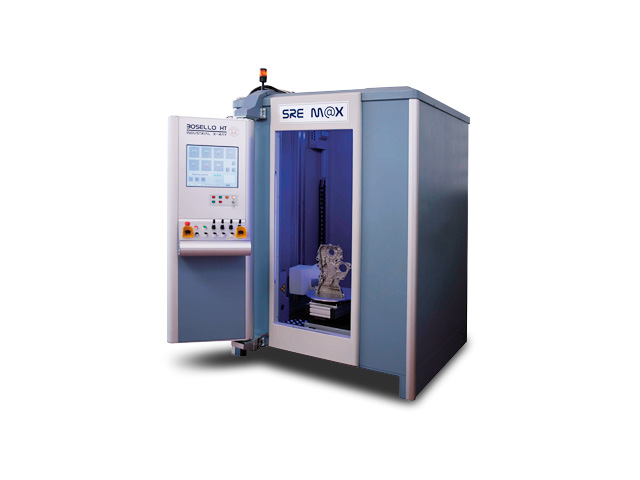

S.R.Е. M@X
Размеры камеры (Ш х Д х В): 1550 х 1550 х 2180 мм
Масса: ~ 2600 кг (160 кВ), ~ 4000 кг (225 кВ), ~ 10000 кг (320 кВ), ~ 16000 кг (450 кВ)
