Технические характеристики Манипулятор
Установка лишена привычного С–образного манипулятора, а задачи взаимного расположения рентгеновского аппарата и детектора изображения решаются с помощью программного обеспечения. Такое решение позволяет существенно ускорить время обследования детали. Манипулятор имеет 6 осей перемещения (включая 2 дополнительные программируемые оси для рентгеновского аппарата). Приводится в движение с помощью безщеточного шагового двигателя. В случае необходимости программное обеспечение позволяет наклонять оси манипулятора. Вращающийся на 360° стол имеет 4 оси перемещения. Скорость работы установки достигает 15м/минуту. Установка способна обследовать объект с максимальными размерами 400 х 600мм, с массой 25 кг.
Панель управления
Панель управления встроена в камеру радиационной защиты и снабжена наклонной эргономической консолью, на которой размещены кнопки управления и джойстики перемещения манипулятором. Панель управления оснащена сенсорным дисплеем, на который выводится вся информация о работе системы и изображение исследуемого объекта. Подключение к локальной информационной сети осуществляется через Ethernet порт. В качестве базовой комплектации установлен видео процессор ВНТ IP.
Система визуализации
S.R.E. НЕХ может оснащаться различными по мощности комплектами генератор/рентгеновская трубка, от 160 кВ до 225 кВ.
Стандартные варианты комплектаций:
160 кВ‚ 640 Вт/640 Вт, d=1 .0 мм/d1=1.0 мм (ЕN 12543).
160 кВ‚ 800 Вт/1800 Вт‚ d1=0.4 мм/d=1.0 мм(ЕN 12543).
225 кВ, 800 Вт/1800 Вт, d=0.4 мм/d=1.0 мм (ЕN 12543).
В качестве детектора изображения применена промышленная версия ХВI 420 с входным окном 9 дюймов и тремя уровнями электронного усиления, которые управляются компьютером. Цифровая камера высокого разрешения 1000 х 1000 пикселей, с частотой обновления 30 кадров в секунду, 12 бит.
Опции
- Видео процессор серии ВНТ IT 8000.
- Программа для автоматического анализа и определения дефектов (VISUAL FARIS).
- Программное обеспечение для создания аналитических отчетов и их распечатывания.
- Программное обеспечение контроля параметров исследуемого объекта в режиме реального времени.

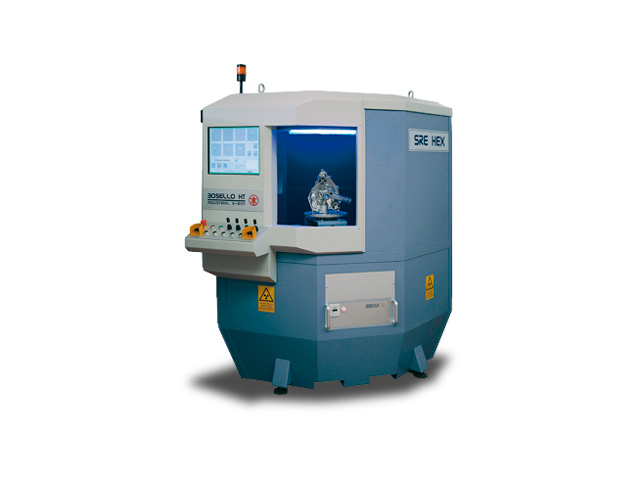

S.R.E. НЕХ
Размеры камеры (Ш х Д х В): 1800 х 1300 х 2000 мм
Масса: ~ 1500 кг (160 кВ)
