Технические характеристики
Автоматическая дверь снабжена двумя вращающимися столами (с углами поворота 180°) по одному с каждой из сторон. Дверь поворачивается относительно оси, которая проходит через ее центр. Заготовку закрепляют на внешнем столе, объект попадает в рабочую камеру, и одновременно из нее выходит обследованный объект. Такое решение позволяет максимально продуктивно использовать время работы системы и исключить вынужденные простои, связанные с временем необходимым для закрепления новых объектов исследования.
Манипулятор
Установка лишена привычного С – образного манипулятора, а задачи взаимного расположения рентгеновского аппарата и детектора изображения решаются с помощью программного обеспечения. Такое решение позволяет существенно ускорить время обследования детали. Манипулятор имеет 7 осей перемещения (включая 2 дополнительные программируемые оси рентгеновского аппарата). Установка способна обследовать объект с максимальными размерами 400 х 800 мм.‚ массой 25 кг.
Панель управления
Панель управления состоит из 2 мониторов и эргономичной консоли, на которой размещены кнопки включения и джойстики для перемещения манипулятора по осям. На 19” монитор выводится информация о работе программ системы. На 17” монитор выводится монохромное радиоскопическое изображение высокого разрешения. Программное обеспечение BOSELLO ВНТ контролирует все процессы и направления перемещения манипулятора. Оно позволяет одновременно сохранять задачи по контролю различных объектов. Управление напряжением и током рентгеновского аппарата осуществляется через интерфейс RS 232. К системе могут быть подключены периферийные устройства. Подключение к локальной информационной сети осуществляется через Ethernet порт. Программа автоматического контроля объектов и определения дефектов (VISUAL FARIS).
Система визуализации
А.С.R.Е. 802 может оснащаться различными по мощности комплектами генератор/рентгеновская трубка.
Стандартные варианты комплектаций:
160 кВ, 640 Вт/640 Вт, d1=1.d мм/d=1.0 мм (ЕN 12543).
225 кВ, 800 Вт/1800 Вт, d=0.4 мм/d1=1.0 мм (ЕN 12543).
В качестве детектора изображения применена промышленная версия ХRI 420 с входным окном 9 дюймов и тремя уровнями электронного усиления, которые управляются компьютером.
Опции
- Видео процессор серии ВНТ IT 8000.
- Программа для автоматического анализа и определения дефектов (VISUAL FARIS).
- Программное обеспечение для создания аналитических отчетов и их распечатывания.
- Программное обеспечение контроля параметров исследуемого объекта в режиме реального времени.

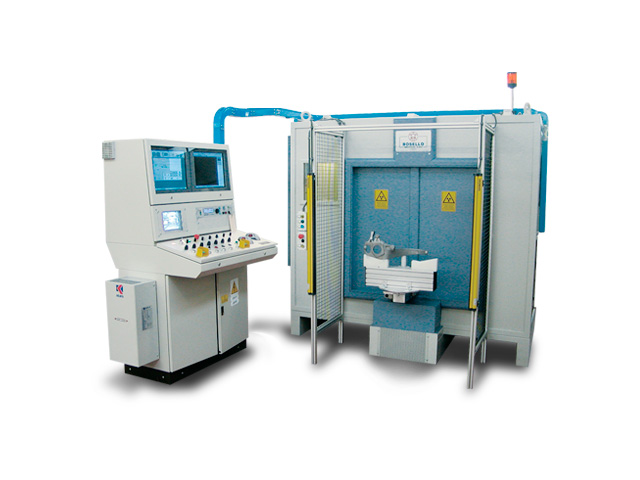

А.С.R.Е. 802
Размеры камеры (Ш х Д х В): 2580 х 1995 х 2440 мм
Масса: ~ 4100 кг (160 кВ)
