Технические характеристики
Стандартный конвейер оснащен 6-ю прямоугольными столами, по желанию клиента длина конвейера может быть увеличена. Перемещение столов на конвейере и расположение их в рабочей зоне контролируется программным обеспечением. Каждый из столов имеет характерные идентификационные признаки, которые распознаются программой и позволяют задавать различные задачи контроля для объектов, которые поступают на конвейер вперемешку. На столе могут располагаться как одна, так и несколько деталей, это зависит от партии контролируемых объектов и размера стола.
Стандартные размеры столов:
640 х 560 мм‚ для А.С.R.Е.280 (макс. вес объекта 25 кг)
800 х 640 мм‚ для А.С.R.Е.281 (макс. вес объекта 35 кг)
Время обработки объектов с одного стола 4 сек.
Манипулятор
Установка оснащена стандартным С — образным манипулятором с 5 осями перемещения, которые позволяют получить изображение объекта под любыми углами. Управление манипулятором осуществляется микропроцессорной системой, что обеспечивает более быстрое движение и точное позиционирование.
Панель управления
Cостоит из 2 мониторов и эргономической консоли, где размещены кнопки включения и джойстики для перемещения манипулятора по осям. На 19′ монитор выводится информация о работе программ системы. На 18” монитор выводится монохромное радиоскопическое изображение высокого разрешения.
Программное обеспечение BOSELLO ВНТ контролирует все процессы и направления перемещения манипулятора. Оно позволяет одновременно сохранять задачи по контролю различных объектов. Управление напряжением и током рентгеновского аппарата осуществляется через интерфейс RS 232. К системе могут быть подключены периферийные устройства. Подключение к локальной информационной сети осуществляется через Ethernet порт.
Камера радиационной защиты

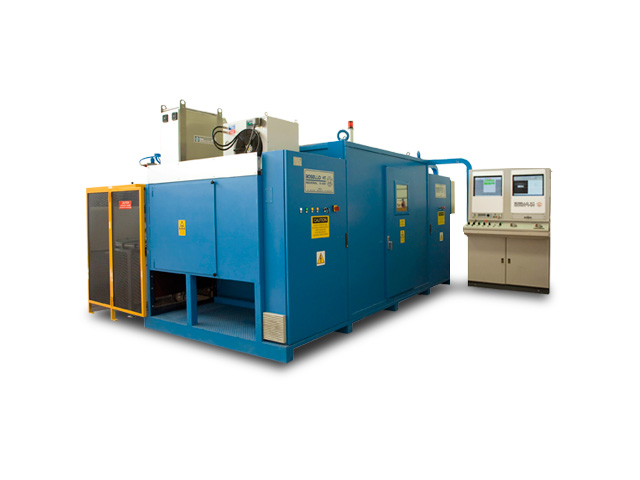

Установка А.С.R.Е. 280/281 выполнена в соответствии с международными стандартами радиационной защиты. Камера выполнена из стали и обшита свинцом изнутри. Камера сконструирована с 4 пневматическим дверьми, для обеспечения радиационной безопасности (только для 225 кВ). Смотровое окно на передней стенке предназначено для контроля процесса. На задней стенке камеры расположены две большие двери, для технических нужд. Перемещение камеры осуществляется с помощью погрузчика, и ее можно устанавливать в любом месте цеха, при этом не требуется дополнительной радиационной защиты.
Система визуализации
А.С.R.Е. 280 может оснащаться различными по мощности комплектами генератор/рентгеновская трубка. Стандартные варианты комплектаций:
160 кВ‚ 800 Вт/1800 Вт‚ d=0.4 мм/d=1.0 мм (ЕN 12543).
225 кВ, 800 Вт/1800 Вт‚ d=0.4 мм/d=1.0 мм (ЕN 12543).
В качестве детектора изображения применяется аморфная кремниевая цифровая панель размером 205 х 205 мм с числом пикселей 512 х 512 или 1024 х 1024, для тех отраслей промышленности, где можно применять автоматическую систему распознавания дефектов (VISUAL FARIS).
Опции
- Видео процессор серии ВНТ IP.
- Программа для автоматического анализа и определения дефектов (VISUAL FARIS).
- Программное обеспечение для создания аналитических отчетов и их распечатывания.
- Программное обеспечение контроля параметров исследуемого объекта в режиме реального времени.
- Система позволяющая оператору контролировать, проверять и вносить изменения в работу программы (VISUAL FARIS).
А.С.R.Е. 280:
Размеры камеры (Ш х Д х В): 4100 х 4400 (с учётом конвейера) х 2З00 мм
Масса: ~ 6500 кг
А.С.R.Е. 281:
Размеры камеры (Ш х Д х В): 4800 х 4400 (с учётом конвейера) х 2З00 мм
Масса: ~ 8500 кг
