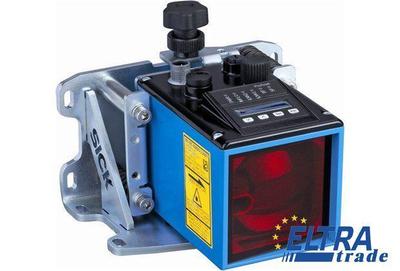

Sick DL100-23AB2112
Технический паспорт:
- Артикул: 1060952
- Напряжение питания UV: Постоянный ток 18 В … 30 В, предельные значения
- Остаточные пульсации: 5 Вpp
- Время инициализации: Тип. 1,5 с
- Материал корпуса: Металл (литой алюминий)
- Материал переднего окна: Пластик (ПММА)
- Тип подключения: Разъем, совместимый с M12, SPEEDCON
- Индикация: 6-разрядный дисплей 5 x 7 точек, светодиоды
- Вес: Прибл. 800 г (с монтажом: 1600 г)
- Потребление тока: При 24 В постоянного тока
- Размеры (Ш x В x Г): 69,4 мм x 82,5 мм x 100,2 мм
- Частота модуляции: Регулируемая
- Тип защиты: IP65
- Класс защиты: III
- Диапазон измерения: 0,15 м … 300 м, на световозвращающей пленке Diamond Grade
- Измеряемый объект: Отражатель
- Разрешение: 0,1 мм, 0,125 мм, 1 мм, 10 мм, 100 мм
- Точность воспроизведения: 2 мм
- Точность: ± 3 мм
- Обработка: 2 мс
- Время цикла измерения: 1 мс li>
- Время вывода: 1 мс
- ИСТОЧНИК ИЗЛУЧЕНИЯ: Лазер, красный, видимый красный
- Класс лазера: 2, соответствует 21 CFR 1040.10 и 1040.11, за исключением отличий согласно «Laser Notice No. 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014)
- Тип. размер светового пятна (расстояние): 5 мм + (2 мм x расстояние в м)
- Макс. скорость перемещения: 15 м/с
- Ускорение (макс.): ? 15 м/сІ
- PROFINET: ?
- Многофункциональный вход (MF): 1 x MF1
- Электромагнитная совместимость (ЭМС): EN 61000-6-2, EN 61000-6-4
- Диапазон рабочих температур: –20 °C … +55 °C, –20 °C … +75 °C, Работа с охлаждающим корпусом,
- Диапазон температур хранения: –40 °C … +75 °C
- Влияние атмосферного давления: 0,3 ppm/гПа
- Температурное влияние: 1 ppm/K
- Температурный дрейф: Тип. 0,1 мм/K
- Тип. иммунитет к постороннему свету: ? 100 000 лк
- Механическая прочность: Удар: (EN 600 68-2-27), Синус: (EN 600 68-2-6), Шум: (EN 600 68-2-64),
- Количество: 2
- Тип: Push-pull режим: PNP/NPN
- Функция: Расстояние: выход переключения для расстояния
- : Скорость: выход для скорости
- : Обслуживание: предупреждающие сообщения о старении лазера, когда значение затухания не достигает требуемого значения (например, при загрязнении, при превышении или понижении допустимой внутренней температуры устройства, при некорректной достоверности измеренного значения, если лазер не готов к работе, при включении обогрева
- : Лазер выключен
- : Предустановка
- Максимальный ток на выходе IA: ? 100 мА
- Категория: Дальномеры
- Серия:Dx100 li>
