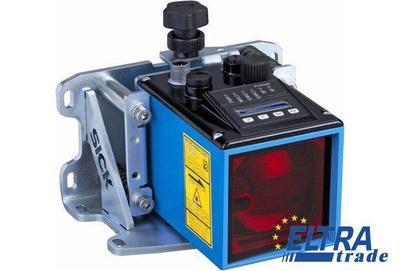

Sick DL100-23AA2213
Datasheet:
- Article: 1096497
- Supply voltage UV: DC. current 18 V … 30 V, Limit values
- Residual ripple: 5 Vss
- Initialization time: Typ. 1.5 s
- Housing material: Metal (Aluminium casting)
- Front window material: Plastic (PMMA)
- Connection type: Connector, M12
- Indication: 6-digit dot matrix display 5 x 7, LEDs
- Weight: Approx. 800 g (with mounting: 1600 g)
- Current consumption: At 24 V DC
- Dimensions (W x H x D): 69.4 mm x 82.5 mm x 100.2 mm
- Modulation frequency: Fixed
- Protection type: IP65
- Protection class: III
- Measurement range: 0 ,15 m … 300 m, on Diamond Grade reflective film
- Measurement object: Reflector
- Resolution: 0.1 mm, 0.125 mm, 1 mm, 10 mm, 100 mm , freely adjustable
- Reproduction accuracy: 2 mm
- Accuracy: ± 3 mm
- Evaluation: 2 ms
- Measurement cycle time: 1 ms
- Output Time: 1 ms
- RADIATION SOURCE: Laser, Red, Visible Red
- Laser Class: 2, Complies with 21 CFR 1040.10 and 1040.11, per excluding differences according to “Laser Notice No. 50” of June 24, 2007 (IEC 60825-1:2014, EN 60825-1:2014)
- Typ. light spot size (distance): 5 mm + (2 mm x distance in m)
- Max. travel speed: 15 m/s
- Acceleration (max.): ? 15 m/sІ
- PROFINET: ?
- SSI: ?
- Multifunction input (MF): 1 x MF1
- Electromagnetic compatibility (EMC): EN 61000-6-2, EN 61000-6-4
- Operating temperature range: –20 °C … +55 °C, –20 °C … +75 °C, Operation with cooling housing,
- Storage temperature range: –40 °C … +75 °C
- Influence of air pressure: 0.3 ppm/hPa
- Influence of temperature: 1 ppm/K
- Temperature drift: Typ. 0.1 mm/K
- Typ. Immunity to extraneous light: ? 100.000 lx
- Mechanical strength: Impact: (EN 600 68-2-27), Sine: (EN 600 68-2-6), Noise: (EN 600 68-2 -64),
- Quantity: 2
- Type: Push-pull mode: PNP/NPN
- Function: Distance: switching output for distance
- : Speed: output for speed
- : Maintenance: warning messages about laser aging, when the attenuation value does not reach the required value (for example, when dirty, when the permissible internal temperature of the device is exceeded or under-reached, when the plausibility of the measured value is incorrect, if the laser is not ready for operation, when heating is turned on
- : Laser off
- : Preset
- Maximum output current IA: ? 100 mA
- Category:Long range distance sensors
- Series:Dx100 li>
Данное устройство представляет собой датчик расстояния дальнего действия серии Dx100. Корпус выполнен из алюминиевого литья, а переднее окно из пластика PMMA. Питание осуществляется от источника постоянного тока напряжением от 18 В до 30 В, с допустимой остаточной пульсацией 5 Vss. Время инициализации составляет типично 1.5 с.
Устройство оснащено 6-разрядным точечно-матричным дисплеем 5×7 со светодиодной индикацией. Тип подключения – разъем M12. Вес устройства составляет примерно 800 г, а с монтажом – 1600 г. Потребление тока при 24 В DC не указано. Габариты: 69.4 мм x 82.5 мм x 100.2 мм.
Модуляционная частота фиксирована. Класс защиты IP65, класс защиты III. Диапазон измерения составляет от 0,15 м до 300 м при использовании светоотражающей пленки Diamond Grade. Измеряемый объект – отражатель. Разрешение может быть свободно установлено на 0,1 мм, 0,125 мм, 1 мм, 10 мм или 100 мм. Точность воспроизведения – 2 мм, абсолютная точность – ± 3 мм.
Оценка данных занимает 2 мс, время цикла измерения – 1 мс, время вывода – 1 мс. Источник излучения – красный видимый лазер класса 2. Типичный размер светового пятна на расстоянии составляет 5 мм + (2 мм x расстояние в метрах). Максимальная скорость перемещения – 15 м/с, максимальное ускорение – 15 м/сІ.
Доступны интерфейсы PROFINET и SSI (значения не указаны). Имеется 1 многофункциональный вход MF1. Соответствие электромагнитной совместимости (EMC) стандартам EN 61000-6-2, EN 61000-6-4. Диапазон рабочих температур: от –20 °C до +55 °C, или от –20 °C до +75 °C при использовании охлаждающего корпуса. Диапазон температур хранения: от –40 °C до +75 °C.
Влияние давления воздуха – 0,3 ppm/hPa, влияние температуры – 1 ppm/K. Температурный дрейф – типично 0,1 мм/K. Типичная устойчивость к внешнему освещению – более 100 000 лк. Механическая прочность соответствует стандартам EN 600 68-2-27 (удар), EN 600 68-2-6 (синус), EN 600 68-2-64 (шум).
Выходные параметры: 2 шт., тип Push-pull, режим PNP/NPN. Функции включают: выход переключения для измерения расстояния, выход для измерения скорости, предупреждения о старении лазера (при загрязнении, превышении/понижении допустимой внутренней температуры, некорректных замерах, неготовности лазера, включении подогрева), отключение лазера, предустановка. Максимальный выходной ток IA – 100 мА.
