Part Number: 1052696.
Connection type: Male connector, M12, SPEEDCON™ compatible.
Output current IA: ≤ 100 mA.
Indication: 6 digit 5 x 7 dot matrix display, LEDs.
Housing material: Aluminum/zinc die-cast.
Multifunctional input (MF): 1 x MF1.
Enclosure rating: IP 65.
Supply voltage Vs: DC 18 V … 30 V, limit values.
Electromagnetic compatibility (EMC): EN 61000-6-2 / EN 61000-6-4.
Ripple: 5 Vpp.
Initialization time: Typ. 1.5 s.
Typ. light spot size (distance): 5 mm (+ 2 mm x distance in m).
Laser class: 2 (EN 60825-1 / CDRH).
Light source: Laser, red.
Power consumption: At 24 V DC.
Data interface: SSI.
Modulation frequency: Fix.
Max. movement speed: 30 m/s.
Weight: Ca. 800 g … 1,600 g.
Protection class: III.
Dead time: 2 ms.
Acceleration (max.): 15 m/s².
Accuracy: ± 3 mm.
Mechanical load: Noise: EN 600 68-2-64; Shock: EN 600 68-2-27; Sine: EN 600 68-2-6.
Effect of air pressure: 0.3 ppm/hPa.
Temperature drift: Typ. 0.1 mm/K.
Repeatability: 2 mm.
Output time: Synchronous to PLC request (dependent on interfaces).
Resolution: 0.1 mm, 0.125 mm, 1 mm, 10 mm, 100 mm.
Internal measurement cycle: 1 ms.
Measuring range: 0.15 m … 300 m, On reflective tape «Diamond Grade».
Ambient temperature: Operation: -20 … +55 °C; Operation with cooling case: -20 … +75 °C; Storage: -40 … +75 °C.
Effect of air temperature: 1 ppm/K.
Switching output: B (push/pull), MF1, MF2.

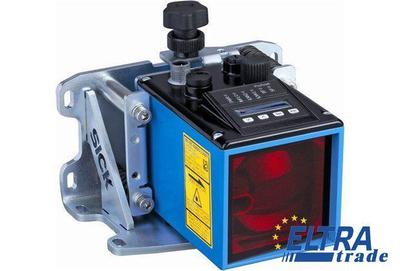

Больной DL100-23AA2101
509 535 ₽
Устройство для измерения расстояний до 300 м с поддержкой множества полевых шин. Предоставляет предаварийные уведомления.
| Номер детали | 1052696 |
|---|---|
| Тип разъема | Мужской разъем, M12, совместимый со SPEEDCON™ |
| Выходной ток IA | ≤ 100 mA |
| Индикация | 6-значный 5 x 7 точечно-матричный дисплей, светодиоды |
| Housing material | Литой алюминий/цинк |
| Многофункциональный вход (MF) | 1 x MF1 |
| Класс защиты корпуса | IP 65 |
| Напряжение питания Vs | DC 18 В … 30 В, предельные значения |
| Электромагнитная совместимость (ЭМС) | EN 61000-6-2 / EN 61000-6-4 |
| Пульсации | 5 Vpp |
| Время инициализации | Typ. 1.5 s |
| Тип. размер светового пятна (расстояние) | 5 mm (+ 2 mm x distance in m) |
| Класс лазера | 2 (EN 60825-1 / CDRH) |
| Источник света | Лазер, красный |
| Потребляемая мощность | При 24 В DC |
| Интерфейс данных | SSI |
| Частота модуляции | Фиксированная |
| Макс. скорость перемещения | 30 m/s |
| Вес | Ca. 800 g … 1,600 g |
| Класс защиты | III |
| Dead time | 2 мс |
| Ускорение (макс.) | 15 m/s? |
| Точность | ± 3 мм |
| Механическая нагрузка | Noise: EN 600 68-2-64Shock: EN 600 68-2-27Sine: EN 600 68-2-6 |
| Влияние давления воздуха | 0.3 ppm/гПа |
| Температурный дрейф | Тип. 0.1 мм/K |
| Повторяемость | 2 мм |
| Время срабатывания | Synchronous to PLC request (dependent on interfaces) |
| Разрешение | 0.1 mm, 0.125 mm, 1 mm, 10 mm, 100 mm |
| Внутренний цикл измерения | 1 мс |
| Диапазон измерения | 0.15 m … 300 m, On reflective tape "Diamond Grade" |
| Температура окружающей среды | Operation: -20 … +55 °COperation with cooling case: -20 … +75 °CStorage: -40 … +75 °C |
| Влияние температуры воздуха | 1 ppm/K |
| Коммутируемый выход | B (push/pull)MF1, MF2 |
DL100-23AA2101 Больной DL100-23AA2101 — товар из ассортимента Laserzz для подбора и поставки под задачи ремонта и комплектации.
Позиция подходит для сценариев замены и закупки под конкретную спецификацию оборудования.
Ключевые параметры: Номер детали: 1052696; Тип разъема: Мужской разъем, M12, совместимый со SPEEDCON™; Выходной ток IA: ≤ 100 mA; Индикация: 6-значный 5 x 7 точечно-матричный дисплей, светодиоды; Housing material: Литой алюминий/цинк.
Текущая цена в карточке: 509 535 ₽. Для партий и регулярных закупок условия уточняются отдельно.
Для корректного выбора сверяйте маркировку, параметры и совместимость с вашей схемой/узлом.
