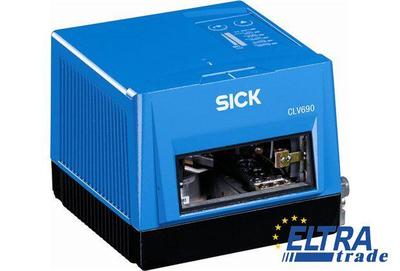

Спецификация:
| Номер детали: 1056608 |
| Функция (Ethernet): Host, AUX |
| Корпус: Литой алюминий |
| Конструкция сканера: Линейный сканер |
| Элементы управления: 2 кнопки |
| Версия: High Density |
| Источник триггера фокуса: Интерфейс данных, коммутируемые входы |
| Ударопрочность: EN 60068-2-27 (2009-05) |
| Тип подключения: В зависимости от используемого клонинг-штекера |
| Примечание (Ethernet): Только с клонинг-штекером I/O, CAN IN/OUT или CAN Redundant |
| Разрешение кода: 0.17 мм … 0.4 мм |
| CAN-шина: + |
| Передний экран: Стекло |
| Частота сканирования: 400 Гц … 1,200 Гц |
| Коммутируемые входы: 6 («Датчик 1» … «Датчик 6») |
| Протокол (CAN-шина): CSN (SICK CAN Sensor Network) |
| Рабочее напряжение: 18 В пост. тока … 30 В пост. тока |
| Функция (CAN-шина): SICK CAN sensor network (Master/Slave, Multiplexer/Server) |
| Скорость передачи данных (CAN-шина): 20 кбит/с … 1 Мбит/с |
| Коммутируемые выходы: 4 («Результат 1» … «Результат 4») |
| PROFIBUS DP: + |
| Скорость передачи данных (Ethernet): 10/100 Мбит |
| Примечание (последовательный (RS-232, RS-422/485)): Только с клонинг-штекером D-Sub и Ethernet |
| Скорость передачи данных (последовательный (RS-232, RS-422/485)): 300 Бод … 500 кБод, AUX: 57.6 кБод (RS-232) |
| Потребляемая мощность: 15 Вт |
| Кол-во конфигураций расстояния: 8 |
| Импульс считывания: Автоматический импульс, CAN, коммутируемые входы, последовательный интерфейс |
| Протокол (Ethernet): TCP/IP, EtherNet/IP, PROFINET (опционально через внешний модуль подключения CDF600-2), PROFINET Dual Port (опционально через внешний модуль подключения CDF600-2) |
| Ethernet: + |
| Класс защиты: III (EN 60950-1 (2011-01)) |
| Допустимая относительная влажность: 90 %, без конденсации |
| Степень защиты корпуса: IP 65 (IEC 60529 (1989-11)) |
| Вес: 1,500 г |
| Электрическое подключение: В зависимости от используемого клонинг-штекера |
| Время фокусировки: ≤ 20 мс |
| Безопасность при внешнем освещении: 2,000 лк, на штрихкоде |
| Виброустойчивость: EN 60068-2-6 (2008-02) |
| Кол-во множественных считываний: 1 … 100 |
| Функция (последовательный (RS-232, RS-422/485)): Host, AUX (только RS-232) |
| Цвет корпуса: Светло-голубой (RAL 5012) |
| Кол-во кодов за сканирование: 1 … 20 (стандартный декодер), 1 … 6 (SMART декодер) |
| Поле зрения: ≤ 60 ° |
| Расстояние считывания: 400 мм … 1,500 мм |
| Оптические индикаторы: 6 светодиодов (Готовность, Результат, лазер, Данные, CAN, LNK TX, Гистограмма для отображения скорости считывания в процентах (10 светодиодов)) |
| Последовательный (RS-232, RS-422/485): + |
| Зона считывания: Передняя сторона |
| Коэффициент печати: 2:1 … 3:1 |
| Размеры: 117 мм x 117 мм x 94 мм |
| Типы штрихкодов: Interleaved 2 of 5, все текущие типы кодов, Codabar, Code 128, Code 39, Code 93, GS1-128 / EAN 128, UPC / GTIN / EAN |
| Температура окружающей среды при эксплуатации: 0 °C … +40 °C |
| Примечание (PROFIBUS DP): Опционально через внешний модуль подключения (CDF600-2) |
| Кол-во кодов за интервал считывания: 5,000 |
| Температура хранения: -20 °C … +70 °C |
| Среднее время наработки на отказ (MTBF): 100,000 ч |
| Фокус: Автофокус (альтернатива: динамическое управление фокусом) |
| DeviceNet: + |
| Хранение параметров: Интегрировано в клонинг-штекер |
| Примечание (DeviceNet): Опционально через внешний модуль подключения (CDM + CMF) |
| Класс лазера: 2 (IEC 60825-1 (2007-3)) |
| Программное обеспечение для конфигурации: SOPAS ET |
| Источник света: Видимый красный свет (660 нм) |
| Кол-во кодов за интервал считывания: 1 … 50 (автоматическая дискриминация) |
