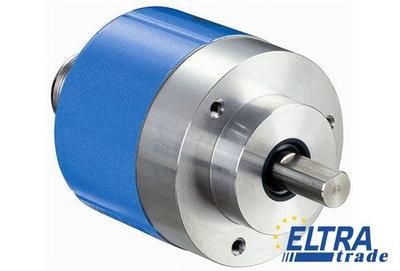

Больной ARS60-F4M08192

Устройство с номером детали 1031617 имеет пусковой крутящий момент 0,4 Нсм и рабочий крутящий момент 0,3 Нсм. Диапазон температуры хранения — от -40 °C до 100 °C. Максимальное число оборотов — 1. Срок службы подшипников составляет 3,6 x 10^9 оборотов.
Максимальное число шагов на оборот — 8,192. Разрешающая способность — 8,192 x 1. Операция установки нуля занимает ≥ 100 мс. Шаг измерения — 360 ° / число линий. Максимальная рабочая скорость: 10 000 об/мин (без уплотнения вала) и 6 000 об/мин (с уплотнением вала). Диаметр вала — 10 мм.
Отклонение шага измерения: 0,005 °, 0,016 °. Допустимая нагрузка на вал: 20 Н (радиальная) и 10 Н (осевая). Рабочая потребляемая мощность (без нагрузки) — 90 мА. Пределы ошибок: 0,035 ° (двоичное число шагов) и 0,046 ° (не двоичное число шагов). Допустимая относительная влажность — 90 % (конденсация оптического сканера не допускается).
Максимальное угловое ускорение — 500 000 рад/с². Момент инерции ротора — 54 гсм². ЭМС соответствует EN 61000-6-2 и EN 61000-6-3. Точность повторения — 0,005 °. Степень защиты корпуса — IP 66 (согласно IEC 60529). Механический интерфейс: сплошной вал, фланец для торцевого монтажа. Электрический интерфейс: кабель, 22-контактный, радиальный, 5 м. Диапазон рабочих температур — от -20 °C до 85 °C. Виброустойчивость — 20 g, 10 Гц … 2 000 Гц (согласно EN 60068-2-6). Время инициализации — 80 мс. Ударопрочность — 50 g (согласно EN 60068-2-27). Диапазон рабочего напряжения — от 10 В пост. тока до 32 В пост. тока.
