Описание

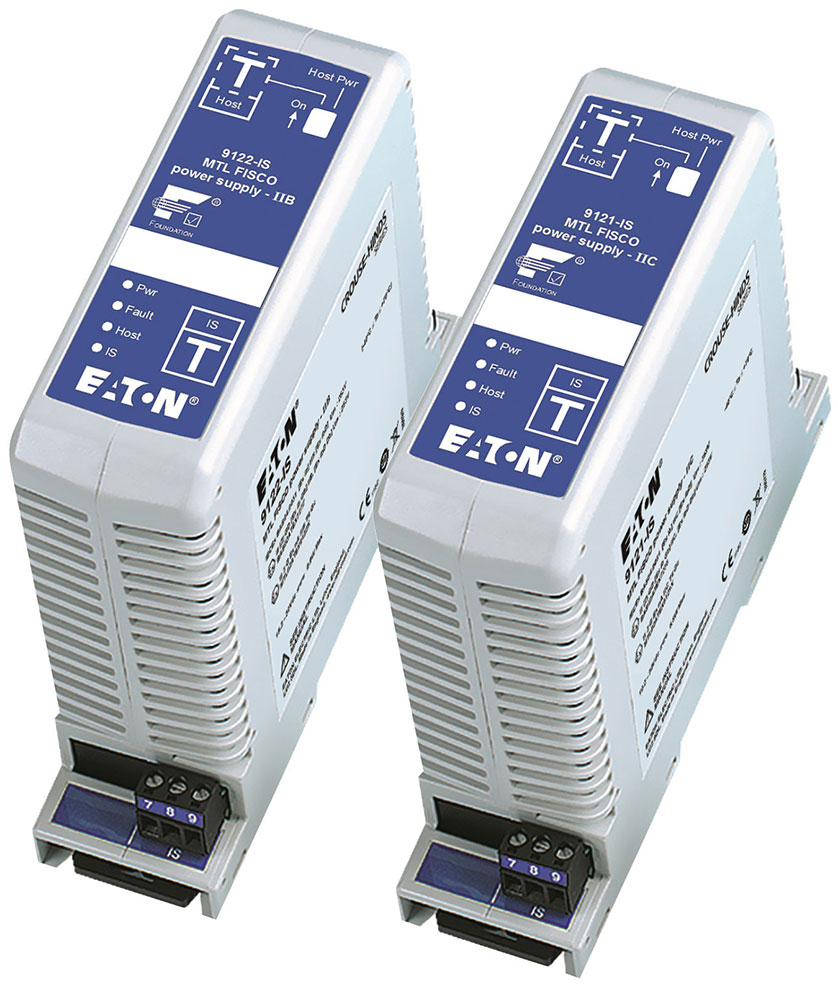

Источники питания MTL Simplex FISCO представляют собой повторители полевой шины, которые повторяют сигнал полевой шины из безопасной зоны, полевой шины Зоны 2, на искробезопасную полевую шину для подключения к устройствам в Зоне 1. Обычно 9121-IS обеспечивает ток до 120 мА. питание до восьми полевых устройств с током 15 мА в газовой группе IIC. 9122-IS обеспечивает ток до 256 мА, обычно питая до шестнадцати полевых устройств с током 15 мА в газовой группе IIB.
В сети полевой шины FISCO вся полевая цепь, включая магистраль и все ответвления, является искробезопасной. Источник питания полевой шины включает в себя искробезопасный барьер и обеспечивает согласованное питание для сегмента полевой шины в опасной зоне. Приборы полевой шины вместе с источником питания и любыми соответствующими компонентами проводки должны быть сертифицированы как искробезопасные устройства и соответствовать требованиям FISCO. Полевые приборы могут располагаться в опасной зоне 0 или 1, IIC или IIB, в зависимости от сертификации отдельных компонентов.
FISCO пользуется преимуществами любой искробезопасной контрольно-измерительной цепи. Эти преимущества включают в себя возможность работать в опасной зоне без «газового зазора» и, например, добавлять или удалять приборы полевой шины, когда шина находится под напряжением, в присутствии легковоспламеняющейся атмосферы. Это критически важно для установок Foundation fieldbus, поскольку полевые приборы необходимо подключить к работающей сети, чтобы установить связь с главной системой управления.
Технические характеристики
Особенности
- Для газовых групп IIB (9122-IS) и IIC (9121-IS).
- Один канал.
- Входное напряжение постоянного тока от 19,2 до 30 В.
- Выходное напряжение при 77°F (25°C)
- 12,4 В мин для 9121-IS
- 13,1 В мин для 9122-IS
- Расчетный выходной ток
- 0–120 мА для 9121-IS
- 0–256 мА для 9122-IS
- Ограничение выходного тока
- >140 мА для 9121-IS
- >280 мА для 9122-IS
- Пульсации выходного сигнала соответствуют пункту 22.6. 2 стандарта полевой шины.
- Рабочая температура от -40 до 122°F (от -40 до 50°C).
- IP20 в соответствии с IEC/EN 60529.
