Блок управления для работы модуля лазерных диодов FAP800 Coherent
Начало работы с лазерным блоком управления
Внутри лазерного блока
- Источник питания AC/DC 2V 30A (БП).
- Драйвер, управляющий лазером с помощью ШИМ-сигнала (3,3-12 В).
- Наша собственная система контроллера TEC, позволяющая поддерживать температуру около 15C.
- Динамический модуль ШИМ, позволяющий изменять мощность лазера с помощью потенциометра.
- Вольтметр + амперметр, позволяющий проверять мощность лазера.
Технические характеристики лазерного модуля FAP 800
Тип лазера: FAP Coherent
Мощность: 15-50 Вт
Потребление: 1,83 В, 30А
Рабочая температура лазера: -20 — 30°C
Контроллер охлаждения: 2 TEC-12706
Управление лазером: ШИМ 3,3-12В или управляющий сигнал 3,5-24В с ручным управлением мощностью
Длина провода от блока управления до лазерной головки: 1.1 m (~3.6′)
Входное напряжение: 220-240V (AC)
Размер блока управления: 260x220x96 мм
Проводка и схема

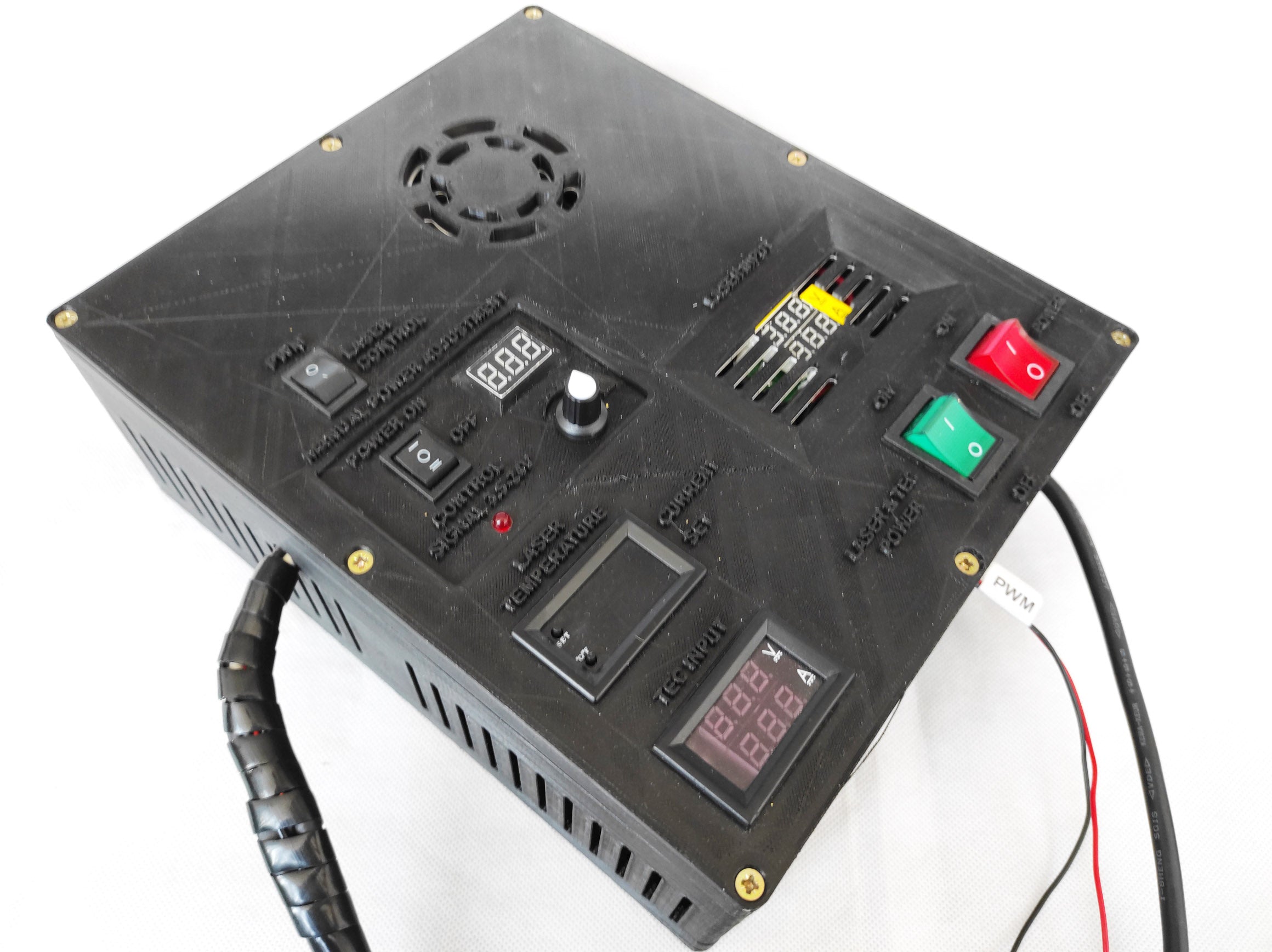

По элементам управления и индикации на крышке от FAP и как это все обозвать:
1 — Общее питание. Думаю что-то типа «Power (ON / OFF)»
2 — Питание лазера и Пельтье. Думаю, что-то вроде «Laser & TEC Power (ON / OFF)»
3 — Вольты/амперы на лазер. Думаю, «Laser Input»
4 — Вольты/амперы на Пельтье. Я предполагаю «TEC Input»
5 — Тепловое реле
Текущая температура. Я предполагаю «Current Temperature»
Set temperature. Наверное «Set Temperature»
6 — Работа с ШИМ
Режим «0» — работа от ШИМ напрямую от машины
Режим «1» — работа от ШИМ через регулятор.
7 — Блок регулятора. Не знаю, нужно ли его выделять и как-то отдельно подписывать.
8 — Режимы работы регулятора.
Режим «0» — регулятор выключен. Здесь четко написано «OFF».
Режим «1» — Лазер всегда включен. Мощность устанавливается регулятором.
Режим «2» — Через провода ШИМ от станка, на которых нет ШИМ, подается напряжение 3,5-24В, через которое включается лазер. Мощность устанавливается регулятором.
9 — ручка регулятора. Не знаю, нужно ли ее подписывать.
10 — Индикатор питания.
11 — Светодиод, который включается при подаче напряжения от станка через провода ШИМ. Работает только в режиме «2»
