Блок питания постоянного тока PSU 80-19 Instek

Характеристики:

• Номинальное напряжение: 0–80 В
• Номинальный ток: 0–19 А
• Номинальная выходная мощность: 1520 Вт
• Приоритетный режим CV/CC
• Регулируемое время нарастания и спада напряжения/тока
• Последовательное/параллельное соединение: макс. 2 устройства (модели до 300 В)/4 устройства той же модели
• Высокая эффективность и плотность мощности
• Высота 1U и размер для монтажа в 19-дюймовую стойку
• Три наборы предустановленных функций
• Функция управления продувкой
• Функция внутреннего сопротивления
• Функция блокировки панели
• Защита: OVP, OCP, OHP, UVL , AC Fail, FAN Fail
• Стандартно: USB, LAN, RS-232, RS-485, аналоговое управление
• Опция: GPIB, изолированный аналоговый интерфейс (управление напряжением/управление током)

GW Instek PSU-Series, блоки питания постоянного тока с высокой удельной мощностью, имеют высоту 1U и совместимы с 19-дюймовой стойкой. Серия подходит для установки тестовой системы или системной интеграции благодаря гибкому выбору моделей для интеграции в существующую тестовую систему. Серия блоков питания с превосходными функциями управления напряжением и током включает пятнадцать моделей с выходным напряжением/током в диапазоне от 6 В/200 А до 600 В/2,6 А. Серия подходит для различных условий испытаний и тестируемых устройств, включая тестирование электронных компонентов, микрорезисторов, реле, шунтирующих резисторов, моделирование аккумуляторов 12 В/24 В/48 В и тестирование автомобильных электронных устройств.

Серия PSU-HV идеально подходит для основного входа преобразователя постоянного тока и серводвигателя. Блок питания часто интегрируется в системы тестирования компонентов, такие как оборудование для проверки старения конденсаторов, устройства смещения постоянного тока 600 В, оборудование для проверки старения диодов, оборудование для производства полупроводников, автомобильная электроника, блоки управления двигателем V8 или V12 и т. д.

Использование блоков питания одной и той же модели серии PSU для последовательного и параллельного соединения может увеличить общую выходную мощность, общий ток или общее напряжение. Широкий диапазон выходных напряжений и токов блоков питания серии PSU может полностью удовлетворить различные требования к измерению напряжения и тока.

Серия блоков питания — это программируемые блоки питания постоянного тока с выходной мощностью от 1200 Вт до 1560 Вт. Блоки питания серии обеспечивают до 2 блоков последовательного соединения (модели до 300 В) для достижения максимального напряжения 600 В или 4 блока в параллельном соединении для получения максимального тока 800 А и максимальной выходной мощности 6,24 киловатта.

Серия блоков питания позволяет настроить приоритет CC или приоритет CV. В режиме CC или CV пользователи могут регулировать скорость нарастания выходного напряжения или тока в зависимости от требований испытаний. Существует два типа настроек скорости нарастания: приоритет высокой скорости и приоритет скорости нарастания. Приоритет высокой скорости устанавливает максимальную скорость нарастания для достижения режима CC или CV. Приоритет скорости нарастания позволяет пользователям устанавливать скорость нарастания для режима CC или CV, чтобы контролировать скорость нарастания или спада. Режим приоритета скорости нарастания идеально подходит для испытаний двигателей за счет регулировки времени нарастания выходного напряжения для защиты ИУ от повреждения пусковым током, возникающим при включении.

По сравнению с другими доступными на рынке источниками питания 1U, Блок питания поддерживает самый полный набор интерфейсов, включая USB, LAN, RS-232, RS-485, аналоговый интерфейс управления, GPIB (опция), изолированный аналоговый интерфейс (управление напряжением) и изолированный аналоговый интерфейс (управление током). Благодаря многоточечному режиму блоку питания не потребуются коммутатор/концентратор и кабель GPIB для удаленного управления и расширения ведомых устройств при использовании LAN, USB или GPIB. Эта функция может помочь пользователям сэкономить на дополнительном оборудовании для подключения ведомого устройства при использовании локальной сети или USB.

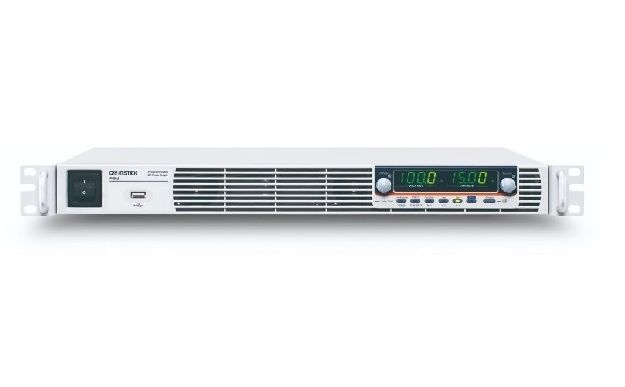

Изображение является представлением выбора. Подробную информацию о продукте см. в спецификациях.

Технические характеристики
