GW Instek ASR-2050R — это программируемый лабораторный источник питания переменного/постоянного тока из серии ASR-2000.
Источники питания серии ASR-2000 представляют собой источник питания для системной интеграции или настольных приложений. Источник питания очень обширен и имеет широкий спектр функций, например, для проверки работы DUT (тестируемого устройства). Они обеспечивают номинальную выходную мощность как для переменного, так и для постоянного тока в различных режимах вывода, которые можно разделить на 3 функции: генерация сигналов произвольной формы, усиление внешнего сигнала и синхронизация его сигнала с внешним сигналом. Каждая из этих функций может выполняться с сигналом переменного, постоянного тока и переменного + постоянного тока, что позволяет создать в общей сложности 9 выходных режимов.
Устройства ASR-2000 оснащены специальными функциями, такими как дистанционное зондирование, удержание пикового значения, выход включения питания и предустановленные настройки. Это гарантирует, что лабораторный блок питания отвечает всем требованиям сектора высокого класса и принадлежит к лучшим источникам питания в линейке.
Кроме того, лабораторный источник питания имеет различные возможности измерения. Например, устройства серии ASR-2000 могут измерять напряжения, токи, мощности, частоты и коэффициенты нагрузки. Что еще более поразительно в этом источнике питания, так это то, что он может измерять напряжение и ток до 40-й гармоники. Эти функции пригодятся при измерении отрицательных свойств подключенного ИУ.
В целом, блоки питания ASR-2000 представляют собой очень универсальные лабораторные источники питания для профессионального использования.
Обзор модели

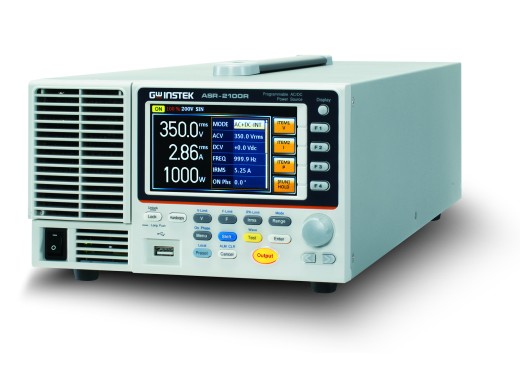

2050 — базовая модель, тогда как 2100 — более мощная версия. В моделях R отсутствует разъем на передней панели, вместо этого они имеют размеры стойки половинной ширины 3U, совместимые со сборкой ATS.
Модель 2050 2050R 2100 2100R Номинальная мощность 500 ВА 500 ВА 1000 ВА 1000 ВА Максимальный выходной ток* 5 A 5 A 10 A 10 A Розетка на передней панели EU EU Размеры** 285 x 124 x 480 мм 213 x 124 x 480 мм 285 x 124 x 480 мм 213 x 124 x 480 мм Цена 2368,6 2 368,60 евро не вкл. НДС 2509 €2 509,00 Искл. НДС 3491 €3 491,00 Искл. НДС 3121,49 €3 121,49 Искл. НДС
(*) В диапазоне 200 В. Дополнительную информацию см. в таблице данных.
(**) WHD, без учета выступов.
Технические характеристики Выход (при входном напряжении 200 В) Постоянное переменное напряжение -500 В ~ 500 В 0,0 В ~ 350 В (среднеквадратичное значение) Ток 5,0 А (ограничен по мощности) ) 5,0 А (ограничено мощностью) Мощность 500 Вт 500 ВА Пиковый ток* 20 А 20 А Диапазон частот 1,0–999,9 Гц Возможности измерения Vrms, Vpeak, Vavg, Irms, Ipeak, Iavg, IpkH, P, S, Q, PF , CF, THDv 40-го порядка, THDi Защита OVP, OCP, OPP, OTP, обнаружение сбоя переменного тока и обнаружение сбоя вентилятора Дисплей 4,3-дюймовый ЖК-интерфейс Интерфейсы USB, LAN, RS-232 + GPIB (опция), внеш. Ввод/вывод, Внеш. вход сигнала Память 16 слотов, 4 кПа Размеры 213 x 124 x 480 мм
стойка: высота 3U, половина ширины Вес 10,5 кг
(*) В диапазоне 200 В. Дополнительную информацию см. в техническом описании.
Аксессуары
В комплект поставки GW Instek ASR-2050R входят:
- Руководство по безопасности
- Набор крышек для сетевых клемм
- Руководство по безопасности
- Набор крышек для сетевых клемм
- Руководство по безопасности
- li>
- Набор крышек для клемм дистанционного управления
- Измерительные провода GTL-123
- USB-кабель GTL-246
