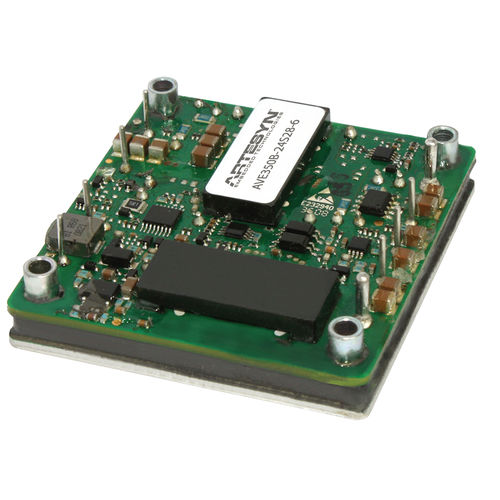

Серия изолированных преобразователей постоянного тока AVE350B разработана специально для обеспечения основного питания 28 В постоянного тока для радиочастотных усилителей мощности в телекоммуникационных приложениях с малыми сотами, малой мощностью и удаленными радиоголовками (RRH). В серию входят две модели с одним выходом: AVE350B-24S28-6, которая принимает входное напряжение широкого диапазона от 18 до 36 В постоянного тока, и AVE350B-48S28-6, которая принимает входное напряжение широкого диапазона от 36 до 75 В постоянного тока. Преобразователи серии AVE350B способны выдавать ток до 12,5 А. При мощности 350 Вт они могут работать в диапазоне температур окружающей среды от -40 до 85°C, продолжая выдавать полную мощность до температуры базовой платы 100°C. Обе модели предлагают широкий диапазон настройки выходного напряжения для удовлетворения широкого спектра потребностей приложений и не имеют требований к минимальной нагрузке. AVE350B-24S28-6 можно регулировать от 14 до 33 В постоянного тока, а AVE350B-48S28-6 — от 16,8 до 33 В постоянного тока. Оба преобразователя используют переключение с фиксированной частотой, чтобы минимизировать требования к внешней фильтрации электромагнитных помех. Преобразователи серии AVE350B основаны на открытой раме с высокой плотностью мощности и тепловой опорной платой и имеют стандартную для отрасли площадь основания и расположение выводов, а также монтажную высоту всего 0,5 дюйма (12,7 мм). Благодаря термически оптимизированной компоновке, подходящей как для кондуктивного, так и для принудительного воздушного охлаждения, они обеспечивают сверхвысокую эффективность преобразования — до 94 % при половинной нагрузке. Стандартные функции включают в себя блокировку входного пониженного напряжения, дистанционное включение/выключение и дистанционное определение дифференциала, а также комплексную защиту от перегрева и перегрузки по выходному току или перенапряжения. Общий максимальный ток: 12,5 А. Размеры (Д x Ш x В): 2400 x 2280 x 0,500 футов.
Технические характеристики
ХарактеристикиКонфигурацияоткрытый каркасЭлектрические характеристикивысокая плотность мощностиПрименениепромышленное, для телекоммуникационного оборудованияДругие характеристикиЭМП, один выход, изолированный, с защитой от сверхтоков защитаВходное напряжение
Мин.: 36 В
Макс.: 75 В p>Выходное напряжение
Мин.: 14 В
Макс.: 33 В
Мощность
350 Вт
