Оптический энкодер Baumer POG 9 с выходной частотой до 120 кГц (до 300 кГц по запросу). Питание осуществляется от источника напряжения 9-30 В DC или 5 В DC ±5 %. Устройство имеет сертификаты CE и UL approval / E256710. Рабочий крутящий момент составляет 2 Нсм. Подключение осуществляется через клеммную коробку.
Энкодер соответствует стандарту EN 61000-6-3 по уровню электромагнитного излучения. Референтный сигнал представляет собой нулевой импульс шириной 90°. Коэффициент заполнения составляет 40-60%. Потребление без нагрузки — до 100 мА. Размер фланца — ø115 мм, тип фланца — EURO flange B10. Допустимая нагрузка на вал: до 250 Н осевой и до 350 Н радиальной. Вес энкодера — 1,4 кг.
Сенсорный метод — оптический. Степень защиты по DIN EN 60529 — IP56. Диапазон рабочих температур: от -30°C до +100°C, с ограничением до -25°C…+100°C при более чем 3072 импульсах на оборот. Энкодер устойчив к вибрациям (10 g, 10-2000 Гц) и ударам (300 g, 1 мс). Выходные сигналы: K1, K2, K0 + инвертированные, а также выход ошибки (только EMS). Момент инерции ротора — 200 гсм². Сдвиг фаз — 90° ±20°. Выходные каскады: HTL-P (power linedriver) и TTL/RS422.
Материалы: корпус — алюминиевое литье, вал — нержавеющая сталь. Тип вала — ø11 мм сплошной вал. Импульсы на оборот: 300-5000. Помехоустойчивость соответствует EN 61000-6-2. Рабочая скорость — до 12000 об/мин (механическая). Энкодер имеет взрывозащиту II 3 G Ex nA IIC T4 Gc (газ) и II 3 D Ex tc IIIB T135°C Dc (пыль).

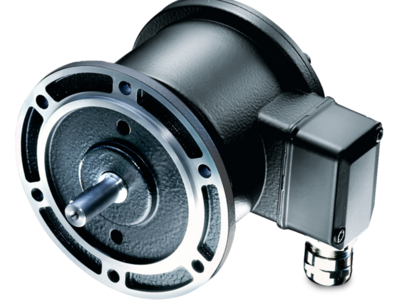

Баумер POG 9
Инкрементальный энкодер Baumer POG 9. Преобразует угловое положение вала в цифровой сигнал.
| Напряжение питания | 9…30 VDC5 VDC ±5 % |
|---|---|
| Потребление без нагрузки | ≤100 мА |
| Импульсов на оборот | 300…5000 |
| Рабочая температура | -30…+100 °C-25…+100 °C (>3072 pulses per revolution) |
| артикул производителя | POG 9 |
| Выходная частота | ≤120 kHz≤300 kHz (on request) |
| Сертификаты | CE |
| Типичный рабочий крутящий момент | 2 Ncm |
| Подключение | Terminal box |
| Электромагнитная совместимость (эмиссия) | EN 61000-6-3 |
| Сигнал референса | Нулевой импульс, ширина 90° |
| Коэффициент заполнения | 40…60 % |
| Размер (фланец) | ø115 mm |
| Фланец | EURO фланец B10 |
| Допустимая нагрузка на вал | ≤250 N axial≤350 N radial |
| Вес прибл. | 1.4 kg |
| Метод определения положения | Оптический |
| Степень защиты DIN EN 60529 | IP 56 |
| Сопротивление | IEC 60068-2-6 Vibration 10 g, 10-2000 HzIEC 60068-2-27 Shock 300 g, 1 ms |
| POG 9 output signals | K1, K2, K0 + invertedError output (only EMS) |
| Момент инерции ротора | 200 gcm² |
| Сдвиг фазы | 90° ±20° |
| Выходные каскады | HTL-P (power linedriver)TTL/RS422 |
| Материалы | Корпус: литой алюминий |
| Тип вала | ø11 mm solid shaft |
| Электромагнитная совместимость (помехоустойчивость) | EN 61000-6-2 |
| Рабочая скорость | ≤12000 об/мин (механическая) |
| Взрывозащита | II 3 G Ex nA IIC T4 Gc (gas)II 3 D Ex tc IIIB T135°C Dc (dust) |
pog 9 Баумер POG 9 — товар из ассортимента Laserzz для подбора и поставки под задачи ремонта и комплектации.
Позиция подходит для сценариев замены и закупки под конкретную спецификацию оборудования.
Ключевые параметры: Напряжение питания: 9...30 VDC5 VDC ±5 %; Потребление без нагрузки: ≤100 мА; Импульсов на оборот: 300...5000; Рабочая температура: -30...+100 °C-25...+100 °C (>3072 pulses per revolution); артикул производителя: POG 9.
Для корректного выбора сверяйте маркировку, параметры и совместимость с вашей схемой/узлом.
