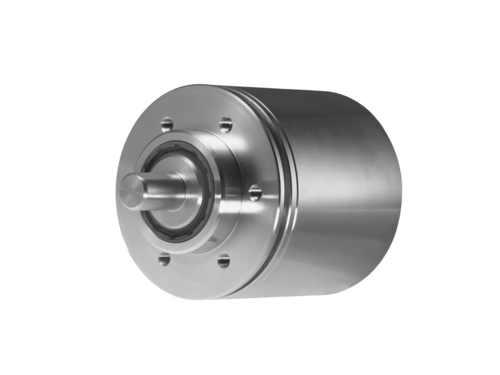

Устройство имеет сплошной вал диаметром 11 мм и фланец EURO B10 или опорный корпус B3. Источник питания: от 10 до 30 В DC.
| Защита от короткого замыкания: присутствует. |
| Потребление без нагрузки: не более 200 мА. |
| Время инициализации: не более 500 мс после включения питания. |
| Интерфейс: Profibus-DPV0/V2. |
| Функция: многооборотный. |
| Скорость передачи данных: от 9.6 до 12000 кБод. |
| Адрес устройства: устанавливается поворотными переключателями в коммутационной коробке шины. |
| Шагов на оборот: 8192 / 13 бит. |
| Количество оборотов: 65536 / 16 бит. |
| Дополнительные выходы: квадратно-волновые TTL/HTL, TTL/RS422. |
| Метод считывания: магнитный. |
| Помехоустойчивость: EN 61000-6-2. |
| Электромагнитное излучение: EN 61000-6-3. |
| Программируемые параметры: шагов на оборот, количества оборотов, предустановка, масштабирование, направление вращения. |
| Функция диагностики: ошибка позиции или параметра. |
| Индикатор состояния: DUO-LED (в коммутационной коробке шины), 4 светодиода на задней стороне устройства. |
| Сертификация: CE, UL (E217823), EAC. |
| Точность переключения: ± 2 % (или 1 цифра). |
| Коммутационные выходы: 1 выход (открытый коллектор, твердотельное реле по запросу). |
| Коммутационная способность выхода: 30 В DC; не более 100 мА. |
| Время задержки переключения: не более 20 мс. |
| Размер (фланец): Ø115 мм. |
| Тип вала: Ø11 мм сплошной вал. |
| Фланец: EURO flange B10, опорный корпус B3. |
| Защита (EN 60529): IP 66/IP 67. |
| Рабочая скорость: не более 6000 об/мин. |
| Диапазон скорости переключения: от ±2 до 6000 об/мин (ns=off). |
| Рабочий момент (типичный): 10 Н·см. |
| Момент инерции ротора: 1 кг·см². |
| Допустимая нагрузка на вал: до 450 Н (осевая), до 650 Н (радиальная). |
| Материал: корпус — алюминиевый сплав, вал — нержавеющая сталь. |
| Антикоррозионная защита: IEC 60068-2-52 (соляной туман, условия CX (C5-M) согласно ISO 12944-2). |
| Рабочая температура: от -40 до +85 °C. |
| Относительная влажность: 95 % (без конденсации). |
| Сопротивление (IEC 60068-2-6): вибрация 30 g, 10-2000 Гц; IEC 60068-2-27 (удар 400 g, 1 мс). |
| Вес (приблизительно): 2.7 кг (зависит от версии). |
| Подключение: коммутационная коробка шины, клеммная коробка (инкрементная). |
