Баумер G1M2H

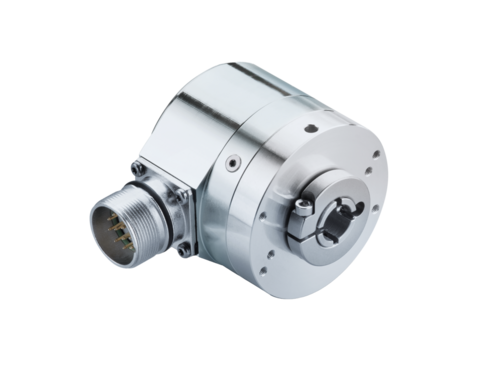

Устройство с SKU производителя G1M2H представляет собой энкодер с T-образным пазом. Входы включают тактовый сигнал SSI, управляющие сигналы UP/DOWN и функцию обнуления. Тип вала — ø25,4 мм (сквозной полый вал). Потребление без нагрузки составляет ≤50 мА при напряжении 24 В постоянного тока. Размер фланца — ø90 мм. Функция — многооборотная. Стойкость к вибрации по DIN EN 60068-2-6 — 10 g, 16–2000 Гц. Стойкость к удару по DIN EN 60068-2-27 — 200 g, 6 мс. Абсолютная точность — ±0,025 °. Диагностические функции включают самодиагностику и считывание многооборотности. Относительная влажность — 95% без конденсации. Подключение осуществляется через разъем M23, 12-контактный. Интерфейс — SSI. Рабочая скорость: ≤3800 об/мин (механическая), ≤6000 об/мин (электрическая). Последовательность кода — CW/CCW (задается подключением). Количество оборотов — 4096 (12 бит). Устойчивость к помехам по DIN EN 61000-6-2. Защита от обратной полярности — присутствует. Выходные каскады: данные SSI — драйвер линии RS485, диагностические выходы — push-pull. Электромагнитное излучение соответствует DIN EN 61000-6-4. Рабочая температура — от -25 до +85 °C. Код — серый или двоичный. Напряжение питания — 10–30 В постоянного тока. Сертификация — UL approval / E63076. Материалы: корпус — алюминий, фланец — алюминий. Защита по DIN EN 60529 — IP 54 (опционально IP 65). Пусковой момент — ≤0,35 Нм. Типичное время инициализации — 20 мс после включения питания. Приблизительный вес — 890 г. Метод считывания — оптический. Шагов на оборот — 8192 (13 бит). Момент инерции ротора — 2000 гсм².
