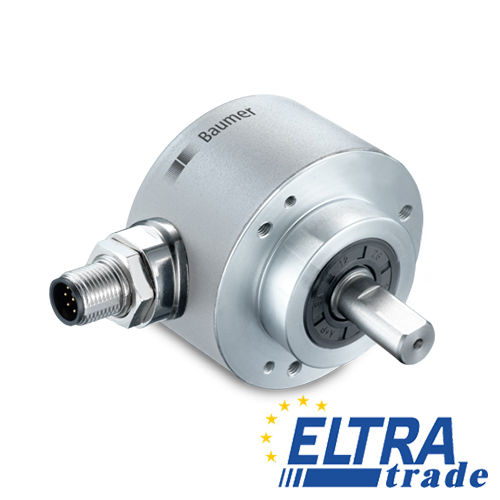

ATD 2A B14 Y 1 — это абсолютный энкодер с сплошным валом и синхрофланцем. Он предназначен для промышленных применений и обеспечивает аналоговые сигналы с 14-битным разрешением для одного оборота. Имеет встроенные функции самодиагностики.
Технические характеристики:
Электрические параметры:
- Напряжение питания: +UB= 12…30 В пост. тока (версия IS-/US)
- Защита от обратной полярности: Да
- Потребление без нагрузки: ≤50 мА (при 24 В пост. тока)
- Интерфейс: Аналоговый (4…20 мА или 0…10 В)
- Сопротивление нагрузки: ≥1 кОм (рекомендуется 10 кОм) для выхода напряжения; ≤500 Ом (рекомендуется 470 Ом) для выхода тока.
- Функция: Однооборотный
- Диапазон измерения: 90°, 180°, 360°
- Шагов на оборот: 16384 (14 бит)
- Метод измерения: Оптический
- Обновление значений: ≤130 мкс
- Последовательность кода: CW: возрастающие значения при вращении по часовой стрелке (при взгляде на монтажную поверхность).
- Выходные каскады: Выход напряжения (защита от короткого замыкания), Выход тока (защита от короткого замыкания).
- Помехоустойчивость: EN 61000-6-2
- Электромагнитное излучение: EN 61000-6-3
Конструкция:
- Размер (фланец): ø58 мм
- Тип вала: Сплошной вал ø6 мм
- Фланец: Синхрофланец
- Защита EN 60529: IP 65
- Рабочая скорость: ≤12000 об/мин (механическая), ≤6000 об/мин (электрическая)
- Пусковой момент: ≤0.01 Нм (при +20 °C)
- Допустимая нагрузка на вал: ≤20 Н (осевая), ≤40 Н (радиальная)
- Материал: Корпус из алюминия, вал из нержавеющей стали.
- Рабочая температура: от -20 до +85 °C
- Относительная влажность: 90 % без конденсации.
- Устойчивость: IEC 60068-2-6 Вибрация 10 g, 55-2000 Гц; IEC 60068-2-27 Удар 30 g, 11 мс.
- Подключение: Разъем M23, 12-контактный.
- Вес: Приблизительно 430 г.
