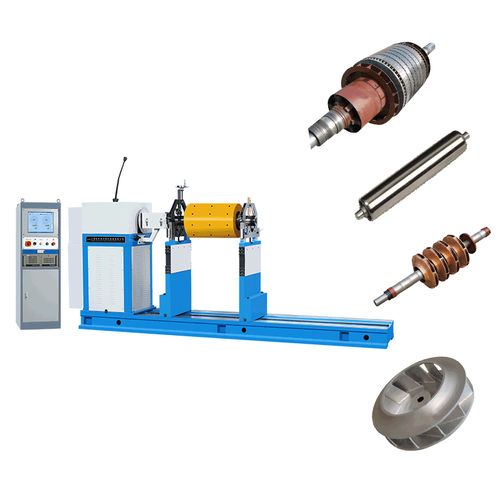

Балансировочные станки с универсальным приводом 1. Специально разработанные кронштейны эффективно передают механическое усилие 2. Прочный и надежный датчик обладает высокой чувствительностью 3. Постоянная калибровка обеспечивает высокую точность 4. Приводится в движение универсальной муфтой, обеспечивает стабильную передачу мощности 5. Применимо к роторам, которые не может приводиться в движение ремнем или требует большой мощности. 6. Усовершенствованная электрическая измерительная система и удобный человеко-машинный интерфейс. 7. Серия PHW применима для воздуходувки, крупногабаритного двигателя, насоса, центрифуги, резинового ролика, сушильного цилиндра, внутреннего сгорания. двигатель и т. д. Применимо к средним заготовкам. Краткий обзор технических данных: PHW-1000H PHW-2000H PHW-3000H PHW-5000 Масса заготовки (кг): 1000 2000 3000 5000 Максимальный диаметр заготовки (мм): Φ1600 Φ1800 Φ2100 Φ2400 Расстояние между Два опорных подшипника (мм): Мин. 60 Мин. 60 Мин. 60 Мин. 320 Диаметр шейки Диапазон заготовки (мм): Φ25~1203) Φ25~1203) Φ25~1203) Φ40~380 Максимальное расстояние между ведущим фланцем и правой опорой подшипника (мм) ):1600 1900 1900 2500 Скорость вращения главной оси (об/мин):600,10954) 485,8184) 133225396. 634,9704) 192,325,571, 915,14004) Мощность двигателя (кВт):41) 7,51) 7,51) 151) Крутящий момент карданного вала (Н·м): 250 300 700 1250 Длина станины (мм): 2500 3000 3000 4000 Минимально достижимая величина остаточного дисбаланса (emar) ≤1г·мм/кг ≤1г·мм/кг ≤1г·мм/кг ≤1г·мм/кг
Технические характеристики
ХарактеристикиОриентациягоризонтальнаяТипдинамическаяПрименениедля вентиляторов, для карданных валов, для автомобилей, для роторов электродвигателей, для крупных деталей, для насосов, для воздуходувок, для авиационного применения, для конвейерных роликов, для двигателей , для железнодорожных осей, для роторовДругие характеристикивысокоточные, двухплоскостные, модульные, универсальные, большиеЧастота вращения
Макс.: 1400 об/мин (8796 рад/мин-1)
Мин.: 192 об/мин (1206 рад/мин-1)
Вес ротора
3000 кг, 5000 кг (6613,9 фунта)
