Дополнительные функции:
- Диапазон входного напряжения: 30 В/300 В
- Базовая погрешность напряжения: 0,05 %
- Разрешение по напряжению: 1 мВ
- 4,3-дюймовый цветной ЖК-дисплей
- Функция трассировки для графического отображения напряжения и сопротивления с измерениями курсора на экране
- 4-проводные измерительные провода Кельвина с мониторингом ошибок открытия диска Hi/Low/High и Low.
- Сравните и отсортируйте, используя 9 групп со статистической оценкой
- Режим Δ% для быстрого определения процентной разницы между батареями
- Индикатор «годен/не годен» со звуковым сигналом.
- Высокая скорость тестирования до 50 измерений в секунду для увеличения производительности.
- Режимы запуска: внутренний, ручной, по шине и внешний
- 100 внутренних и внешних ячеек памяти для настройки и сохранения экрана
- Интерфейс обработчика для простой интеграции с обработчиком компонентов или интеграции с ПЛК
- Стандартный RS232, USB (USBTMC и виртуальный COM) интерфейсы
- Входящие в комплект аксессуары: руководство пользователя (загружаемое), шнур питания, 4-проводное измерительное приспособление с зажимом Кельвина (TLKB1), сертификат калибровки и отчет об испытаниях
- Трехлетняя гарантия
li>
Технические характеристики
- Параметры измерения: Основные: V, R, Вспомогательные: L, C, D, Z, X, Q, θd и θr
- Тестовая частота: 1 кГц ± 0,2 Гц
- Разрешение дисплея: 5 цифр (МЕДЛЕННОЕ и СРЕДНЕЕ), 4 цифры (БЫСТРОЕ)
- Скорость измерения: МЕДЛЕННАЯ, прибл. 6,25 измерений/сек, MED, прибл. 10 измерений/сек, FAST, прибл. 50 измерений/сек
- Измерение напряжения с температурным коэффициентом: 0,005 %/ºC, измерение сопротивления: 0,05 %/ºC
- Запуск: внутренний, внешний, ручной, по шине
- Время задержки: вкл./выкл., от 0 мс до 60 с
- Усреднение: от 1 до 255 выборок
- Статистические расчеты: количество достоверных данных, количество неверных данных, среднее, максимальное, Минимум, стандартное отклонение, стандартное отклонение выборки, индекс возможностей процесса (дисперсия), индекс возможностей процесса (отклонение)
Измерение напряжения SLOW, MED
Диапазон 30 В
- Максимальное отображаемое значение: 35 000 В
- Разрешение: 1 мВ
- Точность: ± (0,05 % полной шкалы)
300 В Диапазон
- Максимальное отображаемое значение: 310,00 В
- Разрешение: 10 мВ
- Точность: ± (0,05 % полной шкалы)
БЫСТРОЕ измерение напряжения
Диапазон 30 В
- Максимальное отображаемое значение: 35,00 В
- Разрешение: 10 мВ
- Точность: ± (0,1 % полной шкалы)
Диапазон 300 В
- Максимальное отображаемое значение: 310,0 В
- Разрешение : 100 мВ
- Точность: ± (0,1 % полной шкалы)
Измерение сопротивления SLOW, MED
- Общая точность: ±(0,3 % + 0,1 % полной шкалы)
Диапазон 30 мОм
- Максимальное отображаемое значение: 33 000 мОм
- Разрешение: 1 мкОм
- Измеряемый ток: 100 мА (± 10 %)
Диапазон 300 мОм
- Максимальное отображаемое значение: 330,00 мОм
- Разрешение: 10 мкОм
- Измеряемый ток: 100 мА (± 10 %)
Диапазон 3 Ом
- Максимальное отображаемое значение: 3,3000 Ом
- Разрешение: 100 мкОм
- Измерительный ток: 10 мА (± 10 %)
Диапазон 30 Ом
- Максимальное отображаемое значение: 33 000 Ом
- Разрешение: 1 мОм
- Измеряемый ток: 1 мА (± 10 %)
300 Диапазон Ом
- Максимальное отображаемое значение: 330,00 Ом
- Разрешение: 10 мОм
- Измеряемый ток: 100 мкА (± 10 %)
Диапазон 3 кОм
- Максимальное отображаемое значение: 3,5000 кОм
- Разрешение: 100 мОм
- Измеряемый ток: 10 мкА ( ± 10 %)
БЫСТРОЕ измерение сопротивления
- Общая точность ±(0,5 % + 0,3 % полной шкалы)
Диапазон 30 мОм
- Максимальное отображаемое значение: 33,00 мОм
- Разрешение: 10 мкОм
- Измеряемый ток: 100 мА (± 10 %)
Диапазон 300 мОм
- Максимальное отображаемое значение: 330,0 мОм
- Разрешение: 100 мкОм
- Измеряемый ток: 100 мА (± 10 %)
Диапазон 3 Ом
- Максимальное отображаемое значение: 3300 Ом
- Разрешение: 1 мОм
- Измеряемый ток: 10 мА (± 10 %)
Диапазон 30 Ом
- Максимальное отображаемое значение: 33,00 Ом
- Разрешение: 10 мОм
- Измеряемый ток: 1 мкА (± 10 %)
Диапазон 300 Ом
- Максимальное отображаемое значение: 330,0 Ом
- Разрешение: 100 мОм
- Измерительный ток: 100 мкА (± 10 %)
Диапазон 3 кОм
- Максимальное отображаемое значение: 3500 кОм
- Разрешение: 1 Ом
- Ток измерения: 10 мкА (± 10 %)
Точность Вспомогательные параметры измерения
- L, C, D, Z, X, Q, θd и θr: 5 % типично
Функция компаратора бинов
- Режим настройки предельных значений: допустимое (TOL) или абсолютное (ABS) значение
- Количество ячеек: 9 сортировочных ячеек BIN1–BIN9
- Звуковой сигнал: ВЫКЛ, ПРОШЕЛ, НЕ ПРОШЕЛ
Функция трассировки
- Общее время: 1–99 999 сек
- Интервал выборки: 1–86 400 сек
Настройки прибора
- Сохранение/вызов: Внутренняя или внешняя память: до 100
- Измерения, результаты компаратора бинов, снимки экрана
- Сохранить: Внешняя память: до 100
Общие
- Удаленный интерфейс: USBTMC/USB (виртуальный COM), RS232, GPIB
- Дисплей: ЖК-дисплей с диагональю 4,3 дюйма, 480 × 272
- Вход переменного тока: 110 В ±10 % или 220 В ± 10 %, от 47 до 63 Гц
- Питание Потребление: макс. 15 ВА.
- Рабочая температура: от 0 °C до 40 °C
- Температура хранения: от -10 °C до 70 °C
- Относительная влажность : до 80 %
- Размеры (Ш×В×Г): 9,25 x 4,1 x 14,17 дюйма (235 x 104 x 360 мм)

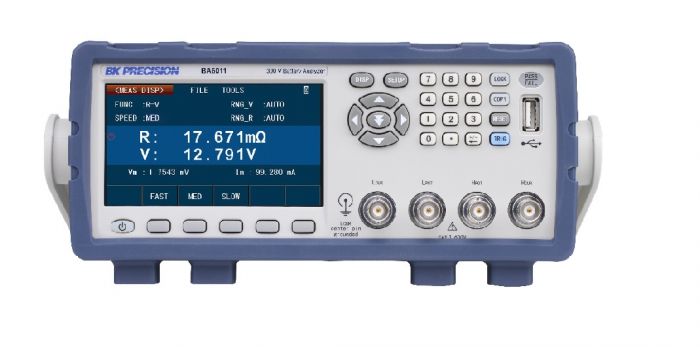

BA6011 Анализатор аккумуляторов измеряет напряжение и сопротивление современных аккумуляторных технологий с высокой точностью, разрешением и скоростью. Кроме того, эти приборы обеспечивают вспомогательные параметры измерения индуктивности, емкости, коэффициента рассеяния, импеданса, добротности, реактивного сопротивления и фазового угла в градусах и радианах.
Серия BA6010 подходит для определения химических характеристик аккумуляторов, которые реагируют на стимулирующий сигнал переменного тока частотой 1 кГц, включая свинцово-кислотные, литиевые и щелочные батареи, используемые в потребительских товарах, электромобилях, системах резервного питания, безопасности и пожарной сигнализации. Модель BA6011 поддерживает измерения напряжения аккумуляторных батарей до 300 В, тогда как BA6010 имеет диапазон измерения 6 В, который идеально подходит для тестирования аккумуляторных элементов. Обработчик и удаленные интерфейсы расширяют область применения анализатора до научно-исследовательских и автоматизированных производственных сред.
Широкий диапазон измерений
Могут одновременно отображаться два выбранных пользователем измерения вместе со стимулирующими сигналами. Vm и Im. В отличие от аналогичных тестеров батарей, которые поддерживают только измерения напряжения и сопротивления, пользователи также могут характеризовать дополнительные параметры, такие как емкость батареи, что дает дополнительную информацию о состоянии батареи.
Повышенная точность измерения
4 контакта на передней панели серии BA6010 используются вместе с испытательным приспособлением с зажимом Кельвина. Эта система сводит к минимуму влияние сопротивления измерительных проводов и повышает точность измерений. Система мониторинга на экране выявляет обрыв контакта тестового щупа и поврежденные выводы для обеспечения надежных измерений.
Функция группировки
Быстрая сортировка компонентов с использованием до 9 групп. Результаты корзины отображаются на экране с каждым циклом. Интерфейс обработчика включает в себя выделенные сигнальные контакты для каждого бина, Pass/Fail и окончания измерения. Интерфейс обработчика подходит для интеграции с системами обработки устройств или программируемыми логическими контроллерами (ПЛК), используемыми в автоматизации производства.
Статистическая функция
Анализаторы могут выполнять статистические расчеты по измерениям и отображать результаты отображаются на экране.
Функция компаратора
Функция компаратора оценивает измерения по сравнению с заданным пользователем верхним и нижним пределом для проверки в стиле «годен/не годен» (годен/не годен). Сравнительные оценки могут быть сделаны с использованием первичных, вторичных или обоих измерений. Загорится индикатор PASS / FAIL на передней панели, и можно будет включить звуковой сигнал для звукового подтверждения.
Функция трассировки
Функция трассировки отбирает и отображает два выбранных пользователем показания измерения в течение заданного время. Включите курсоры для просмотра нанесенных на график значений и информации о метках времени.
Технические характеристики
| Manufacturer | BK Precision |
|---|---|
| Condition | New |
