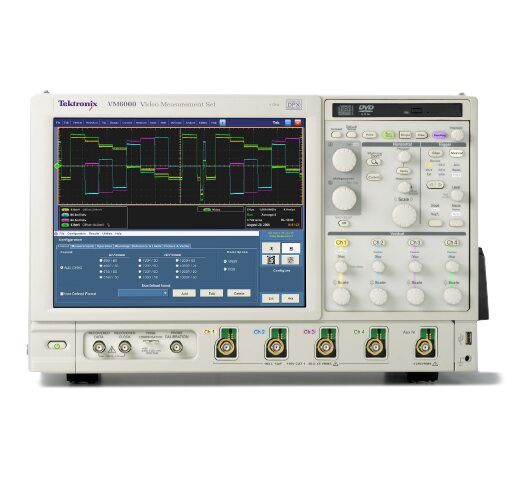

Аудиоанализатор VM6000 Tektronix

Возможности:

• Автоматизация тестирования потребительских видеоустройств HDTV
• Автоматизация тестирования на соответствие стандарту VESA графических устройств ПК

  li>

• Автоматизирует тестирование мультимедийного ПК
• Быстрые, точные и надежные измерения видео
• Комплексный компонентный анализ аналогового видеосигнала
• SDTV, HDTV и Поддержка аналогового формата компонентов RGBHV
• Отображение изображений, векторов и осциллограмм
• Дополнительные пакеты тестовых сигналов
• Утилиты для тестирования, экономящие время
• Пройдено /Fail Limit Testing
• Автоматический генератор отчетов
• Аксессуары для измерения видео
• Полная полоса пропускания 1 ГГц, 4-канальная функциональность DPO
• Большой 12.1 в. Сенсорный экран XGA
• Пульт дистанционного управления GPIB
• Подключение к локальной сети
• Привод CD-R/W (DVD только для чтения)
• Запуск Pinpoint™
• Специализированные программные опции для измерения джиттера и синхронизации, измерения мощности, последовательных данных, Ethernet и тестирования на соответствие стандарту USB 2.0

Приложения

• Проверка проекта
• Проверка соответствия стандартам
• Контроль качества
• Установка и устранение неполадок
• Автоматизированное производственное испытание

li>

• Тестирование видеосистем вне эфира

VM6000 автоматизирует тестирование видео потребительских HDTV и графических устройств для ПК, таких как цифровые телевизионные приставки, мультимедийные ПК, видеокарты и видеоустройства. полупроводники. Он отвечает потребностям инженеров, разрабатывающих и внедряющих видеоустройства следующего поколения для дома с цифровым подключением. Непревзойденная производительность с точки зрения скорости, точности и надежности сделала VM6000 выбором лидеров отрасли для проверки проектов, контроля качества и приложений ATE.

В отличие от обычных инструментов, VM6000 объединяет оборудование для сбора данных, оптимизированное видео алгоритмы измерения, файлы тестовых сигналов и принадлежности в единое решение для тестовой системы. Операции по проверке продукта, на выполнение которых раньше уходило несколько часов или дней, теперь можно выполнить за секунды или минуты. Предлагая возможность измерения видео по принципу plug-and-play, даже неквалифицированные операторы могут надежно оценить качество выходного видеосигнала. О соответствии сигналов спецификациям сообщается с очевидными результатами «годен или не годен», а искажения сигнала четко определены для дальнейшего анализа.

VM6000 является единственным автоматическим видеоанализатором, способным поддерживать SD, HDTV и ПК. Форматы графического сигнала. Предлагая полную полосу пропускания 1 ГГц и частоту дискретизации 5 Гвыб/с, VM6000 хорошо подходит для измерения сигналов HDTV высокого разрешения и высокочастотных графических видеосигналов ПК. Традиционные форматы DTV от 480i до 1080p и цветовое пространство RGB или YPbPr поддерживаются в вариантах SD и HD. Опция VGA поддерживает стандартные разрешения аналогового сигнала RGBHV от 640 x 480p до 2048 x 1536p и широкую частоту обновления от 60 Гц до 120 Гц.

Оптимальное решение для анализа компонентного аналогового видеосигнала, VM6000 обеспечивает всестороннюю характеристику точности видео, качества сигнала и соответствия стандартам. При наличии доступных опций прибор автоматически оценивает соответствие видеосигналов применимым стандартам EIA-770.x, SMPTE-274M, 296M и VESA VSIS. Точность традиционного «телевизионного» сигнала оценивается с использованием общепринятых в отрасли параметров, при этом автоматически выполняется 150 отдельных измерений менее чем за 20 секунд. Точность графического сигнала ПК оценивается с использованием комплексных параметров измерения RGB-видео и синхронизации HV, выполненных в соответствии с процедурами тестирования VSIS. Предварительно загруженные эталонные и предельные файлы позволяют проводить оценку соответствия применимым временным стандартам DMT, CVT или GTF.

В качестве встроенного анализатора сигналов VM6000 можно надежно развернуть в качестве автономной станции контроля качества в производство. В отличие от модульных систем тестирования, для VM6000 не требуется сложное программирование, сложная отладка системы или дорогостоящая инженерная поддержка тестирования. Интегрированные утилиты тестирования предельных значений «годен/не годен» и документирования объединяют распределенные проектные, снабженческие и производственные организации с возможностью стандартизированных испытаний. Качество продукции повышается, поскольку точные результаты испытаний могут быть надежно получены, легко воспроизведены и легко переданы в глобальную инженерную, производственную или торговую организацию.

Эти уникальные возможности обеспечивают углубленный анализ сигналов и ускоряют разработку продукта. , а также обеспечить соответствие новых конструкций применимым стандартам. Быстрые, точные и объективные измерения видео позволяют производителям гарантировать, что качество видеосигнала HDTV или графики для ПК соответствует задачам современных высокопроизводительных дисплеев, а также обеспечивают четкое различие между входным сигналом и искажениями устройства отображения.

Система VM6000 предлагает интуитивно понятное меню настройки и измерений на базе Windows, что упрощает работу и требует минимального обучения. Цветной дисплей с диагональю 12,1 дюйма (307 мм) обеспечивает яркое, четкое и четкое отображение осциллограмм и результатов измерений. Пользователи могут легко перемещаться по логически организованным меню и делать выбор с помощью переключателей с помощью мыши или сенсорного экрана.

С помощью VM6000 устранены сложные настройки прибора, выбор алгоритма, программирование и другие нежелательные аспекты видеоизмерений. . Конфигурация выполняется так же просто, как выбор функции «Автоформат» или индивидуальный выбор формата видео вручную, а затем выбор параметров измерения в экранном меню, что исключает сложные настройки прибора, утомительные ручные измерения и трудоемкую корреляцию результатов. Эти настройки конфигурации тестирования можно легко сохранить, вызвать или скопировать, что еще больше упрощает тестирование многоформатных видеоустройств. Пользователи, желающие выполнить измерения вручную, могут выйти из приложения для автоматических измерений, а затем получить доступ к полнофункциональному осциллографу.

Поддержка форматов компонентного аналогового видео SD, HDTV и RGBHV

VM6000 может быть гибко настраивается для поддержки любой комбинации компонентных аналоговых видеоформатов SDTV, HDTV и RGBHV с доступными опциями. Поддержка широкого формата позволяет автоматически тестировать цифровые телевизионные приставки, полупроводниковые видеоустройства, DVD-плееры, видеокарты для ПК и другие потребительские видеоустройства.

Полоса пропускания и частота дискретизации Подходит для HDTV и графических сигналов ПК с высоким разрешением

В VM6000 используется платформа осциллографа с цифровым люминофором в качестве основы для сбора и анализа сигналов. Используя проверенную высокоскоростную измерительную архитектуру, Tektronix превосходит ограничения современных видеоанализаторов, чтобы удовлетворить растущие потребности видеоиндустрии. VM6000 предлагает полосу пропускания более 1 ГГц и максимальную частоту дискретизации в реальном времени 5 Гвыб/с для всех 4 измерительных каналов, что позволяет легко оценить частотную характеристику сигналов HDTV с частотой 60 МГц или переходную характеристику сигналов PCF VESA с частотой 350 МГц. Высокая частота дискретизации и низкий уровень шума прибора обеспечивают точность измерения шума, которая ранее была невозможна для сигналов HDTV. Типичное время нарастания 225 пс и превосходные характеристики временной развертки достаточны для выполнения важных измерений синхронизации и времени нарастания в соответствии с требованиями EIA-770, SMPTE 274 M и VESA. Стандартная длина записи 10 млн (4 канала) и высокая частота дискретизации обеспечивают результаты измерений с минимальной задержкой по времени.

VM6000 включает в себя обширный набор автоматических измерений видео, которые обеспечивают всестороннюю характеристику точности и соответствия аналоговых компонентов. сигналы. Приблизительно 150 отдельных измерений полностью характеризуют амплитуды видеосигнала, синхронизацию и шумовые искажения в категориях параметров, которые легко понять, что облегчает устранение неполадок и оптимизацию конструкции. Благодаря такому широкому и тщательному анализу сигнала VM6000 может выявлять соответствующие искажения видеосигнала, проверять соответствие применимым стандартам и обеспечивать работоспособность с подключенными дисплеями.

Технические характеристики
