Описание

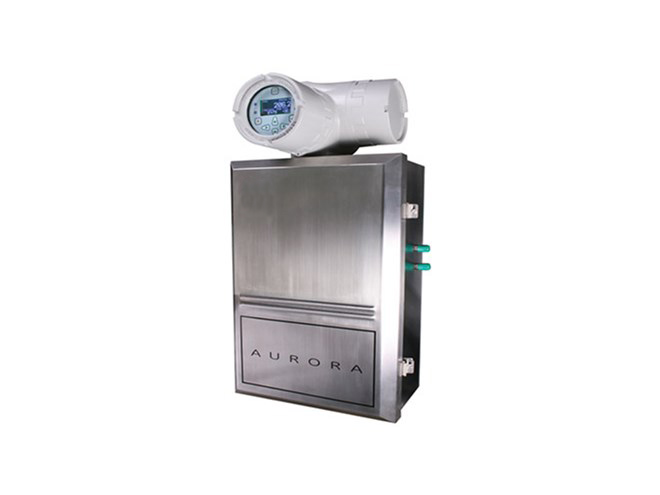

В анализаторе влажности Panametrics Aurora H2O используется перестраиваемая диодная лазерная абсорбционная спектроскопия (TDLAS) для быстрого и точного измерения влажности природного газа. Поддержание надлежащего содержания влаги в природном газе предотвращает ряд проблем, в том числе повреждение обледенением, коррозию, а также снижение теплосодержания. Быстрый отклик анализатора влажности Panametrics Aurora H2O быстро предупреждает и документирует, когда концентрация влаги выходит за пределы допустимых норм. После устранения сбоев в процессе быстрый отклик позволяет подготовить природный газ к распределению или использованию.
Лазерная измерительная система анализатора влажности Panametrics Aurora H2O обеспечивает реакцию менее 2 секунд и точность ± 2% или 4 PPMV в диапазоне от 5 до 5000 PPMV. Анализатор влажности Aurora H2O пригоден для установки во взрывоопасных зонах и работает в широком диапазоне условий окружающей среды. Анализатор влажности Panametrics Aurora H2O был разработан для технологического давления от 0 до 1500 фунтов на квадратный дюйм и температуры от -20 до 65°C. Двухступенчатая система отбора проб удаляет загрязнения и снижает давление до допустимых пределов. В корпус анализатора влажности Aurora H2O может быть установлен нагреватель для использования в холодном климате. Все компоненты системы измерения смачиваемых проб и абсорбционная ячейка изготовлены из высококачественных некоррозионных материалов, что позволяет системе работать непрерывно в течение многих лет с непревзойденной надежностью.
Aurora H2O оснащена тремя программируемыми аналоговыми выходами (0 /4–20 мА) и два цифровых порта (RS485/232) с MODBUS RTU. Анализатор влажности Panametrics Aurora H2O также оснащен вспомогательным входным каналом 4–20 мА для подключения к датчику технологического давления. Анализатор влажности Aurora идеально подходит для подключения к системам сбора данных или системам SCADA для долгосрочного мониторинга качества природного газа.
Система поставляется с программным обеспечением AuroraView — утилитой, которая позволяет Aurora H2O взаимодействовать с удаленный персональный компьютер. AuroraView позволяет удаленно считывать выбранные пользователем параметры, строить графики тенденций, проводить диагностику и захват спектрального сканирования. Данные трендов и спектральные сканирования можно сохранить в виде текстовых файлов ASCII, что облегчает экспорт и обмен данными в других прикладных программах, таких как Excel™.
Технические характеристики
Характеристики
- Диапазон: от 5 до 5000 PPMV (от -65,5°C до –2,6°C, точка росы/замерзания)
- Давление пробы: 10–25 фунтов на квадратный дюйм
- Максимальное технологическое давление : 1500 фунтов на квадратный дюйм.
- Температура: от -20 до +65°C.
- Погрешность: ±2 % или 4 PPMV.
- Готовая система отбора проб для обеспечения достоверности измерений.
- Аналоговые выходы: три выхода 0/4–20 мА.
- Цифровой выход: RS485/232 и Modbus RTU.
- Пользовательский интерфейс: магнитные кнопки «Через стекло».
- Электрический класс: Класс 1, Раздел 1, группы BD и ATEX, Зона 1.
- Соответствие NACE: ANSI/NACE MR-01.
- Сертификация для опасных зон: cFMus, Класс I, Раздел 1, Группы C и D, ATEX и IECEx Ex de IIB T6
