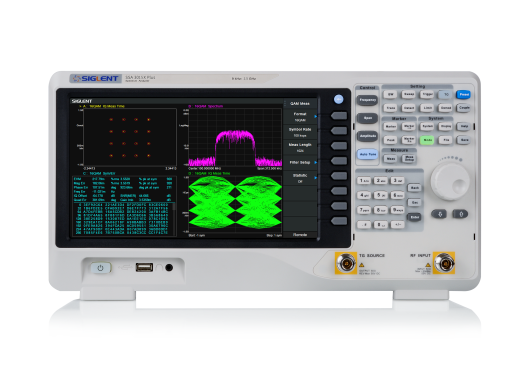

Анализатор спектра Siglent SSA3015X-PLUS — это версия 1,5 ГГц серии Siglent SSA3000X-PLUS. SSA3015X-PLUS — это комплексный анализатор спектра, который по умолчанию оснащен следящим генератором и возможностью связи через веб-сервер, что делает возможности этого анализатора огромными.
Серия PLUS предлагает очень низкие цены. шум и разрешение, которое можно установить всего на 1 Гц, что позволяет проводить очень точные измерения. Благодаря стандартному предварительному усилителю можно измерять слабые сигналы, но его также можно отключить для анализа исходного сигнала.
Siglent SSA3015X-PLUS предлагает широкий спектр возможностей для расширения возможностей возможности анализатора. Например, его можно использовать для проведения предварительных испытаний на соответствие требованиям ЭМС в сочетании с программным обеспечением и датчиками электромагнитных помех. Также отражения антенны можно измерить с помощью набора для измерения отражения.
На большом 10,1-дюймовом сенсорном WVGA-экране с разрешением 1024 на 600 пикселей достаточно места для отображения измеренных данных. Благодаря возможности одновременного использования до 4 курсоров из данных можно легко извлечь обширную информацию. Эти данные могут отображаться на экране одновременно с измеренной формой волны.
Серии Siglent SSA и SVA
Siglent предлагает несколько серий анализаторов спектра, краткий обзор которых вы можете найти ниже.
СерияSSA3000XSSA3000X-PLUSSSA3000X-RSVA1000X Модели SSA3021X
SSA3032X SSA3015X-PLUS
SSA3021X-PLUS
SSA3032X-PLUS
SSA3075X-PLUS SSA3032X -R
SSA3050X-R
SSA3075X-R SVA1015X
SVA1032X
SVA1075X Макс. полоса пропускания 3,2 ГГц 7,5 ГГц 7,5 ГГц 7,5 ГГц VNA Нет Нет Да и DTF Да В режиме реального времени Нет Нет Да Нет Опции AMK, EMI, refl AMK, EMI, refl, AMA, DMA AMK, EMI, AMA, DMA, RT40 AMK, Возможности подключения EMI, AMA, DMA, DTF — сенсорный экран, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, обзор модели веб-сервера серии SSA3000X-PLUS
Здесь вы найдете обзор различий между модели серии Siglent SSA3000X-PLUS. Основные различия заключаются в полосе пропускания и шуме.
МодельSSA3015X-PLUSSSA3021X-PLUSSSA3032X-PLUSSSA3075X-PLUS Полоса пропускания 9 кГц – 1,5 ГГц 9 кГц – 2,1 ГГц 9 кГц – 3,2 ГГц 9 кГц – 7,5 ГГц Следящий генератор 5 МГц – 1,5 ГГц 100 кГц — 2,1 ГГц 100 кГц — 3,2 ГГц 100 кГц — 7,5 ГГц RBW 1 Гц — 1 МГц 1 Гц — 1 МГц 1 Гц — 1 МГц 1 Гц — 3 МГц DANL — 156 дБм/Гц — 161 дБм/Гц — 161 дБм/ Гц — 165 дБм/Гц Точность по амплитуде Цена 1448,75 1159,00 евро Вкл. НДС 1836,25 €1 469,00 Искл. НДС 3048,75 €2 439,00 Искл. НДС 8136,25 €6 509,00 Искл. Технические характеристики НДС Разрешение по частоте 1 Гц Внутренняя опорная частота 10 МГц Вертикальный логарифмический диапазон 10 дБ до -100 дБ Встроенная память 256 МБ Встроенный предусилитель Да AMK (опция) CHP/ACPR/TOI/OBW/Monitor/Harmonic/CNR AMA (опция) AM/FM DMA (опция) ASK/FSK/PSK/QAM Фильтр электромагнитных помех (опция) 200 Гц, 9 кГц, 120 кГц, 1 МГц Дисплей 10,1-дюймовый цветной сенсорный экран 1024 x 600 Интерфейсы USB-хост/устройство, LAN, RJ-45 Размеры 393 x 207 x 116,5 (мм) Вес 4,4 кг Опции С помощью следующих опций вы можете добавить дополнительные функции. Программное обеспечение для проверки соответствия требованиям EMI Программное обеспечение для проверки соответствия требованиям EMI включает квазипиковый детектор и фильтры электромагнитных помех. Их можно использовать для проверки соответствия оборудования требованиям правил EMI. Комплект для предварительной проверки соответствия требованиям EMI 531,25 425,00 € Искл. Информация об НДС Добавить в корзину SRF5030T Датчики электромагнитных помех Этот набор датчиков ближнего поля содержит 3 датчика магнитного поля (разрешение 20, 10 и 5 мм) и 1 датчик электрического поля (разрешение 5 мм) для предварительного тестирования печатных плат на соответствие требованиям. SRF5030T 623,97 499,18 € Искл. Информация об НДС Добавить в корзину Измерения отражения В сочетании с генератором слежения эту опцию можно использовать для измерения отражения антенн. Измерения отражения 698,75 559,00 € Искл. Информация об НДС Добавить в корзину Расширенный измерительный комплект Этот комплект предлагает такие измерения, как «Мощность канала», «ACPR», «Мощность во временной области», «Занимаемая полоса пропускания», «Перехват третьего порядка» и «Отношение несущей к шуму». Это значительно расширяет измерительные возможности анализаторов. Расширенный измерительный комплект 493,75 395,00 € Вкл. Информация об НДС Добавить в корзину Модуль анализа цифровой модуляции Функция цифровой модуляции для анализаторов спектра Siglent SSA3000X-PLUS, включая: ASK, FSK, MSK, xPSK и xQAM. Модуль анализа цифровой модуляции 586,25 469,00 € Вкл. Информация об НДС Добавить в корзину Модуль анализа аналоговой модуляции Функция анализа аналоговой модуляции для анализаторов спектра Siglent SSA3000X-PLUS, включая: AM/FM. Модуль анализа аналоговой модуляции 357,5 286,00 € Вкл. Информация об НДС Добавить в корзину Аксессуары
В комплект поставки Siglent SSA3015X-PLUS входят:
- Шнур питания
- Краткое руководство
- USB-кабель
- Сертификат калибровки
