Описание

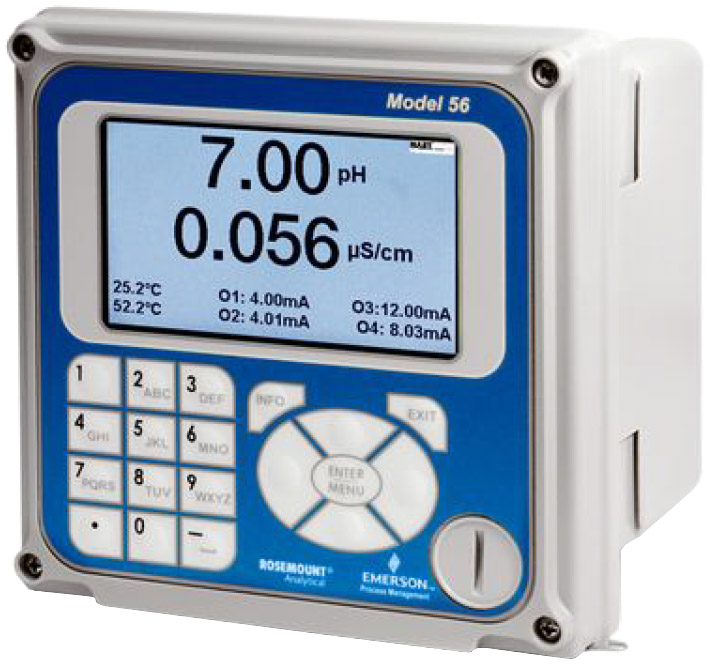

Анализатор с двумя входами Rosemount Analytical, модель 56, представляет собой анализатор с питанием от сети, который предлагает одиночный или двойной входной сигнал датчика с неограниченным выбором комбинаций двойных измерений. Устройство предлагается в версиях с автоматическим переключением напряжения 24 В постоянного тока или 115/230 переменного тока и включает в себя два изолированных входа, четыре токовых выхода 4–20 мА и четыре реле сигнализации высокой нагрузки. Цифровая связь HART является стандартной функцией. Модель 56 измеряет pH, ОВП, ИСЭ, проводимость, хлор, растворенный и газообразный кислород, растворенный озон, температуру, мутность или расход и принимает входной ток 4–20 мА. Устройство поддерживает датчики pH SMART от Rosemount Analytical. Все конфигурации соответствуют требованиям одобрения UL для обычных мест использования.
Полноцветный дисплей высокого разрешения позволяет легко и быстро просматривать показания процесса в помещении или на открытом воздухе. Шесть дополнительных переменных процесса или диагностических параметров всегда отображаются для быстрого определения состояния процесса или датчика.
Интуитивно понятные экраны для легкой настройки и калибровки. Быстрый запуск и все экраны меню доступны на нескольких местных языках. Буквенно-цифровая клавиатура позволяет легко вводить данные во время настройки и калибровки.
Упрощенные экраны быстрого запуска появляются при первом включении устройства. Прибор автоматически распознает каждый тип измерительной платы и предлагает пользователю в несколько быстрых шагов настроить каждый контур датчика для немедленного получения показаний в реальном времени.
Полное руководство пользователя и руководство по устранению неполадок встроено в память прибора и легко доступен с помощью клавиши INFO на клавиатуре. Подробные инструкции и советы по устранению неполадок предназначены для предоставления адекватных рекомендаций по устранению большинства проблем на месте.
Rosemount Analytical расширяет свое присутствие по всему миру, предлагая девять языков меню: английский, французский, немецкий, итальянский, испанский, португальский, китайский, Русский и Польский. Каждое устройство включает в себя меню пользовательского программирования, процедуры калибровки, а также сообщения о неисправностях и предупреждения на всех девяти языках.
Выдвижные измерительные платы позволяют легко подключать датчики и вносить изменения в конфигурацию в полевых условиях. Ограничений для конфигураций измерений и связи нет.
Доступны два уровня безопасности доступа. Запрограммируйте один код доступа для текущего обслуживания и удержания токовых выходов, запрограммируйте другой код доступа для всех меню конфигурации и функций.
Анализатор постоянно контролирует себя и датчик(и) на предмет неисправностей и предупреждений. Баннер на дисплее мигает красным, указывая на состояние неисправности, и желтым, если возникает состояние предупреждения, для визуального оповещения полевого персонала. Подробные сведения и информацию по устранению неисправностей для любой конкретной неисправности или предупреждения можно легко получить, нажав кнопку INFO.
Каждое устройство включает в себя четыре электрически изолированных токовых выхода с активным питанием 4–20 мА или 0–20 мА, что дает возможность передавать измеренное значение и температуру для обоих датчиков. Пользователи имеют широкие возможности для назначения любого значения измерения или диагностики в реальном времени любому токовому выходу для составления отчетов.
Цветные графики данных измерений с высоким разрешением могут отображаться на экране, чтобы точно определить сбои в процессе или проблемы измерения, а также оценить их. частота обслуживания зонда. Анализатор дает пользователю возможность приблизиться к конкретному узкому временному интервалу измерений процесса для подробной оценки на экране.
Обширное встроенное хранилище данных собирает данные измерений с обоих каналов, включая температуру каждые 30 секунд в течение 30 секунд. дней для отображения на экране или локальной загрузки на устройство памяти USB 2.0. Записывается 300 важных событий анализатора, включая время запуска, калибровки, удержание выходных сигналов, конфигурации, аварийные сигналы, перебои в электроснабжении, неисправности и многое другое. Все данные процесса и события имеют отметку времени/даты.
Локальная передача данных процесса и событий с использованием стандартного запоминающего устройства USB. Четко предварительно отформатированные данные EXCEL полезны для оценки данных процесса на компьютере и идентификации критических аварийных сигналов или аварийных событий. Загрузите и загрузите конфигурацию анализатора, чтобы скопировать все настройки программирования на вновь вводимых в эксплуатацию анализаторах. Обновите программное обеспечение прибора через USB.
Все четыре токовых выхода можно запрограммировать на функции ПИД. Настройки пропорционального, интегрального и производного позволяют аналоговым токовым выходам настраивать устройство управления, которое имеет возможность плавной регулировки. ПИД-регулятор обычно используется в устройствах модулирующего управления, таких как автоматические регулирующие клапаны или насосы с регулируемой скоростью. Время транспортировки можно использовать для ПИД-регулирования технологической жидкости, текущей по трубе в течение короткого периода времени.
Четыре однополюсных реле сигнализации полностью назначаемы и программируемы для запуска сигналов тревоги при достижении заданных значений измерения, диагностики или условия неисправности. Дополнительные настройки реле включают TPC, синхронизированные интервальные таймеры и четыре специализированные функции таймера, описанные ниже. Все реле активируются независимо. Отказоустойчивая работа и программирование состояния реле по умолчанию (нормально разомкнутое или нормально замкнутое) выбирается программным обеспечением.
Реализованы четыре функции реле часов реального времени, включая: выпуск воздуха и подачу, таймеры дневного и временного интервала, таймер задержки. и сумматор расхода. Эти расширенные функции таймера поддерживают ряд специализированных приложений, для которых обычно требуются специальные устройства управления таймером или программирование РСУ. Интервальные таймеры настраивают реле по времени интервала, времени включения и времени восстановления для дискретных устройств управления включением/выключением на основе измерительных входов.
В модели 56 доступна цифровая связь HART версий 5 и 7. Дополнительный Profibus DP Для установок Profibus доступна плата цифровой связи. Устройства с конфигурацией HART и Profibus DP будут поддерживать любые конфигурации одиночного или двойного измерения модели 56.
Функция предусилителя SMART компании Rosemount Analytical для измерения pH позволяет исключить калибровку датчиков pH в полевых условиях за счет автоматической загрузки данных калибровки и истории полной калибровки pH. петля. Замена датчиков pH осуществляется буквально по принципу «подключи и работай» при использовании датчиков pH SMART с подключением кабелей VP.
Технические характеристики
Особенности
- Цветной ЖК-дисплей высокого разрешения 3,75 x 2,2 дюйма
- Регистратор данных, регистратор событий, контрольный журнал
- Загрузка и загрузка полных конфигураций анализатора через USB-порт >
- Расширенное ПИД-управление.
- Часы реального времени.
- USB-порт для передачи данных.
- Функции таймера.
- Безопасный доступ.
- Диагностика
- Поддержка беспроводной связи HART
Это рекомендуемая замена анализатора/контроллера Rosemount Analytical серии 54e
