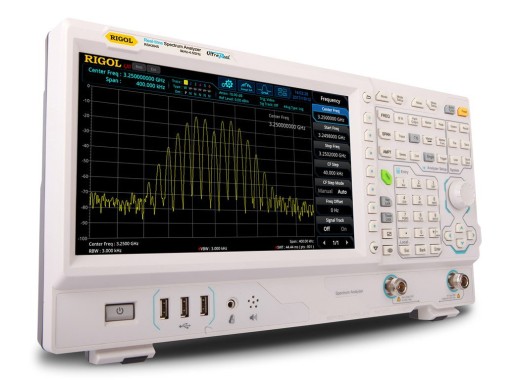

Rigol RSA3030 — это анализатор спектра реального времени серии RSA3000. Анализатор спектра в реальном времени использует быстрое преобразование Фурье для преобразования сигнала из временной области в частотную область. Это гарантирует лучший захват коротких и быстрых сигналов. Помимо режима реального времени, эти анализаторы также имеют режим «развертки», который позволяет за 1 мс выполнить полный анализ сигнала.
Благодаря низкому отображаемому среднему уровню шума этих анализаторов , сигналы малой мощности, такие как гармоники и источники помех, хорошо отображаются и легко устраняются неполадки. Благодаря низкой минимальной полосе разрешения (1 Гц) также легко разделить сигналы с близкими частотами. Кроме того, имеется 7 режимов визуализации в реальном времени, а анализаторы обладают мощными возможностями запуска. Анализаторы этой серии оснащены большим 10,1-дюймовым мультисенсорным экраном для удобства управления. Кроме того, также можно подключить клавиатуру, мышь, монитор или ПК и использовать их для управления анализаторами.
Модели с -TG в названии оснащены следящим генератором, который позволяет, например, тестировать кабели, антенны, фильтры и активные компоненты.
Модели
Модели серии RSA3000 в основном отличаются друг от друга частотным диапазоном. Модели с -TG в названии оснащены встроенным трекинг-генератором. Технические характеристики трекингового генератора можно найти в разделе «Технические характеристики». генератор трекинга. Вы ищете модель с VNA? Тогда обратите внимание на RSA3030N.
МодельRSA3030RSA3030-TGRSA3045RSA3045-TGRSA303030 Диапазон частот 9 кГц — 3 ГГц 9 кГц — 3 ГГц 9 кГц — 4,5 ГГц 9 кГц — 4,5 ГГц Следящий генератор Нет. Да Нет. Да Цена 3339 € 3339,00 Искл. НДС 4224 €4 224,00 Искл. НДС 4322 €4 322,00 Искл. НДС 5404 €5 404,00 Искл. Характеристики НДС Разрешение1 Гц Внутренняя опорная частота10 МГц Максимальное входное напряжение50 В Полоса анализа в реальном времени10 МГц (опция для 40 МГц) Максимальная входная мощность25 мм DANL -161 дБм Фазовый шум -102 дБн/Гц Отображение амплитуды Журнал: 1–200 дБ
Линейный: 0 – задание Мин. Полоса пропускания 1 Гц Перехват третьего порядка +15 дБм Интерфейсы USB-хост, USB-устройство, LAN, HDMI Дисплей Сенсорный экран 10,1 дюйма (1024 x 600) Вес 4,65 кг Размеры 410 x 224 x 135 мм Технические характеристики следящего генератора Модель RSA3030-TGRSA3045-TG Диапазон частот 100 кГц — 3 ГГц 100 кГц — 4,5 ГГц Диапазон выходного уровня -40 — 0 дБм -40 — 0 дБм Разрешение выходного уровня 1 дБ 1 дБ
Для получения дополнительной информации и технических характеристик вы можете найти техническое описание серии RSA3000 на сайте внизу этой страницы.
Опции Приложение для измерения электромагнитных помех RSA-EMI Этот пакет программного обеспечения для измерения электромагнитных помех для серий RSA3000 и RSA5000 представляет собой комплексное решение для предварительного контроля электромагнитных помех с предустановленными сканированиями, пиками, пределами и несколькими детекторами CISPR. RSA-EMI 895 895,00 € Искл. Информация об НДС Добавить в корзину Предусилитель RSA-PA Эта опция активирует входной предусилитель серии RSA3000. RSA-PA 225 225,00 € Искл. Информация об НДС Добавить в корзину Комплект пробников ближнего поля Этот комплект пробников ближнего поля (NFP) от Rigol предназначен для диагностики ЭМС в диапазоне частот от 30 МГц до 3 ГГц. Подходит для всех анализаторов спектра Rigol. NFP-3 461,03 461,03 € Искл. Информация об НДС Добавить в корзину Аксессуары В стандартную комплектацию анализаторов спектра серии RSA3000 входят:
- Руководство пользователя
- Шнур питания
- USB-кабель
- Сертификат калибровки
